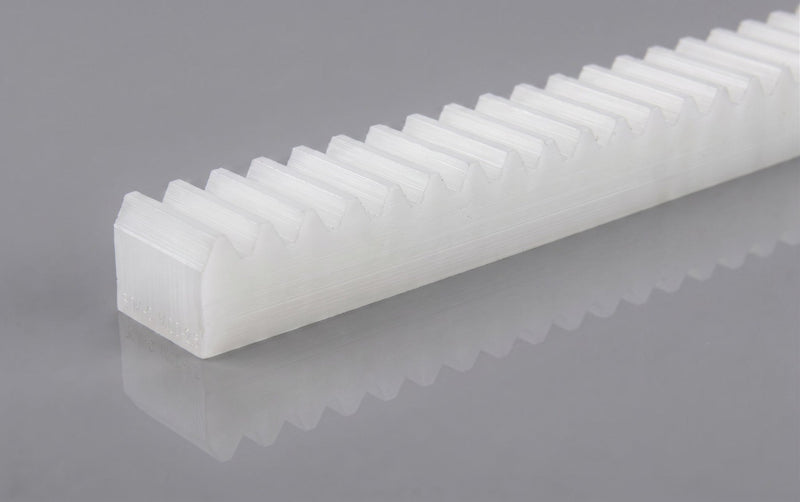

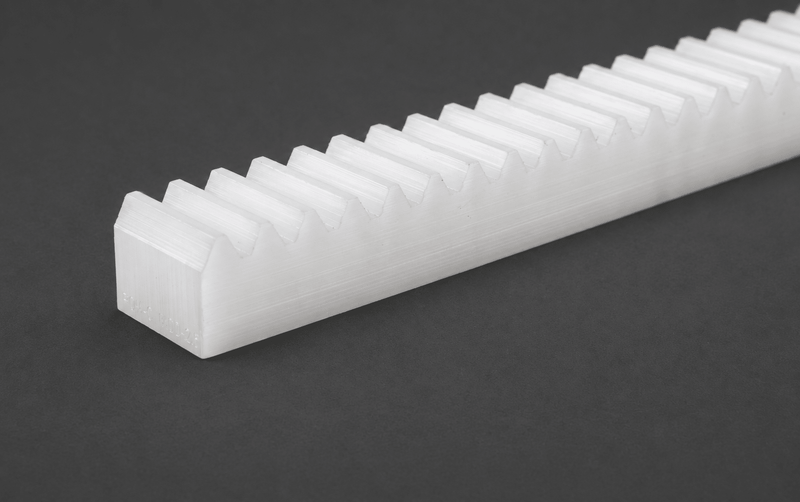

Zahnstange POM Modul 2 – 20×20 mm – 1000 mm – Qualität 8
Alle Ausführungen in Zahnstange · POM, Kunststoff — Standardlänge 1000 mm, andere Längen auf Anfrage.
| Bestell-Nr. | Modul | B × H | Länge | Verfügbarkeit | Preis | Menge | |
|---|---|---|---|---|---|---|---|
| 001008016 | 2 | 20 × 20 mm | 1000 mm | Fertigung auf Bestellung | €63,08 | ||
| 001008020 | 2,5 | 25 × 25 mm | 1000 mm | Fertigung auf Bestellung | €90,50 | ||
| 001008024 | 3 | 30 × 30 mm | 1000 mm | Fertigung auf Bestellung | €114,08 |
| Werkstoff | POM, Kunststoff |
| Modul | 2 |
| Modulteilung | gerade, 0° |
| Eingriffswinkel | 20° |

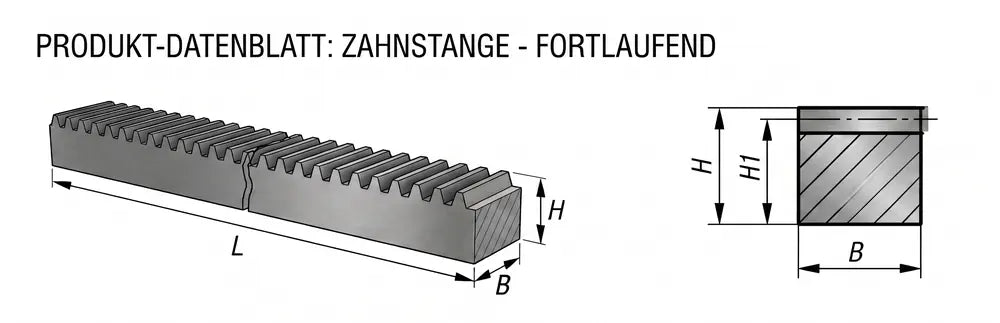

| Abmessung (B × H) | 20 × 20 mm |
| Länge | 1000 mm (Standard, andere Längen auf Anfrage) |
| Verzahnungsqualität | 8h27 mit Bezugsprofil (BP) II nach DIN 867 |
| Rückenfläche | gefräst (allseitig) |
| Befestigungsbohrungen | auf Anfrage |
| Art.-Nr. | 001008016 |
Diese Zahnstange aus POM ist die leichteste und leiseste Ausführung in unserem Sortiment. Der technische Kunststoff läuft trocken – also ganz ohne Schmierung – und nimmt weder Rost noch die meisten Reinigungsmittel übel. Damit passt die Größe Modul 2 in Verpackungsmaschinen, Lebensmittelanlagen und Laborautomation, wo Fett am Antrieb unerwünscht ist.
Da POM mit rund 1,4 g/cm³ nur etwa ein Fünftel der Dichte von Stahl hat, sinken bewegte Masse und Antriebsenergie deutlich – bei entsprechend geringerer Tragfähigkeit als bei C45. Die Verzahnung fräsen wir wie bei den Stahlausführungen in Qualität 8 nach DIN 867.
Technische Daten
- Werkstoff: POM (Polyoxymethylen)
- Modul: 2 – Teilung 6,28 mm, Zahnhöhe 4,5 mm (Bezugsprofil DIN 867)
- Verzahnung: gerade, Eingriffswinkel 20°
- Verzahnungsqualität: 8, gefräst
- Querschnitt: 20 × 20 mm
- Länge: 1.000 mm
Reicht die Belastbarkeit von Kunststoff nicht aus, ist die gleiche Größe aus C45 die richtige Wahl; alle Kunststoff-Größen zeigt die Kategorie Zahnstangen aus POM.
Auslegungshilfe
- Teilung p = π · m: 6,28 mm
- Zahnhöhe h = 2,25 · m: 4,5 mm (Kopfhöhe 2,0 mm, Fußhöhe 2,5 mm)
- Zähne je Meter Stangenlänge: rund 159
- Vorschub je Ritzelumdrehung, gerechnet mit einem Ritzel mit 20 Zähnen: 125,7 mm
- Bezugsprofil: DIN 867, Eingriffswinkel 20°
Der Vorschub je Umdrehung ist nur ein Rechenbeispiel: Er ergibt sich aus Teilung mal Zähnezahl Ihres Ritzels, ist also frei über die Ritzelgröße einstellbar (Modul 2 bleibt dabei gesetzt).
Welches Ritzel passt zu dieser Zahnstange?
Jedes gerade verzahnte Stirnrad mit Modul 2 und 20° Eingriffswinkel nach DIN 867. Die Zähnezahl des Ritzels wählen Sie nach dem gewünschten Vorschub je Umdrehung – die Verzahnung selbst passt unabhängig davon.
Muss die Verzahnung geschmiert werden?
Nein. POM ist für den Trockenlauf ausgelegt und kommt ohne Schmierstoff aus – ein Vorteil überall dort, wo Fett am Antrieb unerwünscht ist oder regelmäßig gereinigt wird.
Kann ich später auf Stahl wechseln?
Ja. Die POM-Ausführungen haben dieselben Querschnitte wie unsere Zahnstangen aus C45, ein Werkstoffwechsel ist ohne Änderung der Anschlussmaße möglich.
Lassen sich mehrere Stangen für längere Verfahrwege verbinden?
Ja. Für einen teilungsgerechten Stoß bearbeiten wir die Stangenenden passend – Sonderlängen und Anarbeitungen fertigen wir nach Zeichnung.
Woher kommt die Verzahnung?
Aus unserer eigenen Fertigung in Hohenwart: gefräst in Verzahnungsqualität 8 nach DIN 867, jede Charge vermessen und dokumentiert. Alle Größen der Baureihe finden Sie unter Zahnstangen aus POM.
