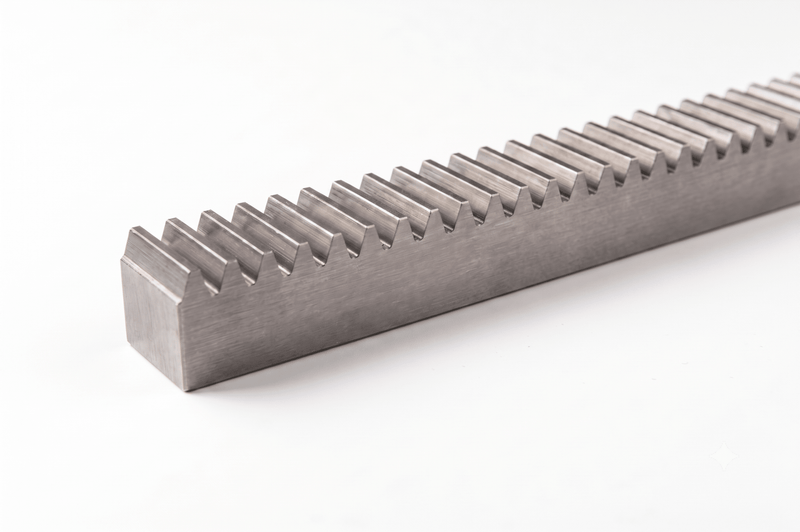

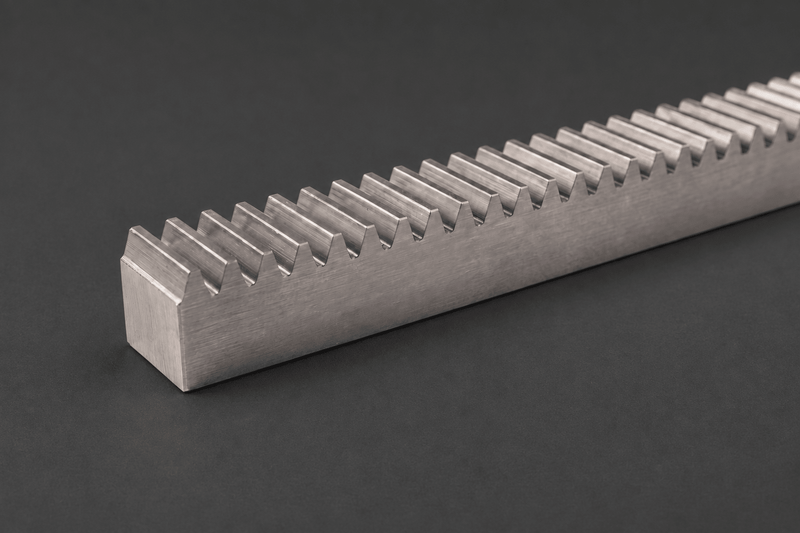

Zahnstange C45 Modul 2 – 20×20 mm – 1000 mm – DIN 867 Qualität 8
Alle Ausführungen in Zahnstange · C45, Vergütungsstahl, Blankstahl — Standardlänge 1000 mm, andere Längen auf Anfrage.
| Bestell-Nr. | Modul | B × H | Länge | Verfügbarkeit | Preis | Menge | |
|---|---|---|---|---|---|---|---|
| 001005016 | 2 | 20 × 20 mm | 1000 mm | Fertigung auf Bestellung | €59,99 | ||
| 001005020 | 2,5 | 25 × 25 mm | 1000 mm | Fertigung auf Bestellung | €70,41 | ||
| 001005024 | 3 | 30 × 30 mm | 1000 mm | Fertigung auf Bestellung | €85,98 | ||
| 001005028 | 4 | 40 × 40 mm | 1000 mm | Fertigung auf Bestellung | €120,07 |
| Werkstoff | C45, Vergütungsstahl, Blankstahl |
| Modul | 2 |
| Modulteilung | gerade, 0° |
| Eingriffswinkel | 20° |
| Abmessung (B × H) | 20 × 20 mm |
| Länge | 1000 mm (Standard, andere Längen auf Anfrage) |
| Verzahnungsqualität | 8h27 mit Bezugsprofil (BP) II nach DIN 867 |
| Rückenfläche | geschliffen |
| Befestigungsbohrungen | auf Anfrage |
| Art.-Nr. | 001005016 |
Alle Zahnstangen sind für eine fortlaufende Verzahnung abgelängt. Die Zahnstangen sind nicht anstoßverzahnt, so dass bei der Montage kleine Zwischenräume entstehen, die jedoch für das Abrollen der Zahnräder ohne Bedeutung sind.
Mit Modul 2 ist diese Zahnstange die feinste Verzahnung in unserem C45-Programm. Die Teilung von 6,28 mm ergibt bei gleichem Ritzeldrehwinkel den kleinsten Vorschub – das macht sie zur ersten Wahl für kompakte Positionierachsen, Handlingsysteme und Justiereinheiten, bei denen es auf feine Auflösung und geringe bewegte Massen ankommt, nicht auf maximale Vorschubkraft.
Der Werkstoff C45 C+N ist normalisierter Vergütungsstahl: gleichmäßiges Gefüge, gut zerspanbar, bewährt im allgemeinen Maschinenbau. Die Verzahnung fräsen wir in Qualität 8 nach DIN 867 auf unserer eigenen Verzahnungsfräsmaschine in Hohenwart. Ob Modul 2 für Ihre Achse ausreicht, hängt von Vorschubkraft und Betriebsart ab – die Kriterien haben wir im Beitrag Zahnstange: das richtige Modul auswählen zusammengefasst.
Technische Daten
- Werkstoff: Vergütungsstahl C45 C+N (normalisiert)
- Modul: 2 – Teilung 6,28 mm, Zahnhöhe 4,5 mm (Bezugsprofil DIN 867)
- Verzahnung: gerade, Eingriffswinkel 20°
- Verzahnungsqualität: 8, gefräst
- Querschnitt: 20 × 20 mm
- Länge: 1.000 mm
Passend dazu finden Sie alle Größen dieser Baureihe in der Kategorie Zahnstangen Qualität 8 gerade aus C45. Abweichende Längen oder Bearbeitungen fertigen wir nach Zeichnung.
Auslegungshilfe
- Teilung p = π · m: 6,28 mm
- Zahnhöhe h = 2,25 · m: 4,5 mm (Kopfhöhe 2,0 mm, Fußhöhe 2,5 mm)
- Zähne je Meter Stangenlänge: rund 159
- Vorschub je Ritzelumdrehung, gerechnet mit einem Ritzel mit 20 Zähnen: 125,7 mm
- Bezugsprofil: DIN 867, Eingriffswinkel 20°
Der Vorschub je Umdrehung ist nur ein Rechenbeispiel: Er ergibt sich aus Teilung mal Zähnezahl Ihres Ritzels, ist also frei über die Ritzelgröße einstellbar (Modul 2 bleibt dabei gesetzt).
Welches Ritzel passt zu dieser Zahnstange?
Jedes gerade verzahnte Stirnrad mit Modul 2 und 20° Eingriffswinkel nach DIN 867. Die Zähnezahl des Ritzels wählen Sie nach dem gewünschten Vorschub je Umdrehung – die Verzahnung selbst passt unabhängig davon.
Muss die Verzahnung geschmiert werden?
Für Stahlzahnstangen empfehlen wir eine Schmierung des Zahneingriffs; sie hält Reibung und Verschleiß niedrig. Wenn Schmierstoff in Ihrer Anwendung nicht infrage kommt, sind unsere Ausführungen aus POM für Trockenlauf ausgelegt.
Lassen sich mehrere Stangen für längere Verfahrwege verbinden?
Ja. Für einen teilungsgerechten Stoß bearbeiten wir die Stangenenden passend – Sonderlängen und Anarbeitungen fertigen wir nach Zeichnung.
Woher kommt die Verzahnung?
Aus unserer eigenen Fertigung in Hohenwart: gefräst in Verzahnungsqualität 8 nach DIN 867, jede Charge vermessen und dokumentiert. Alle Größen der Baureihe finden Sie unter Zahnstangen aus C45.
