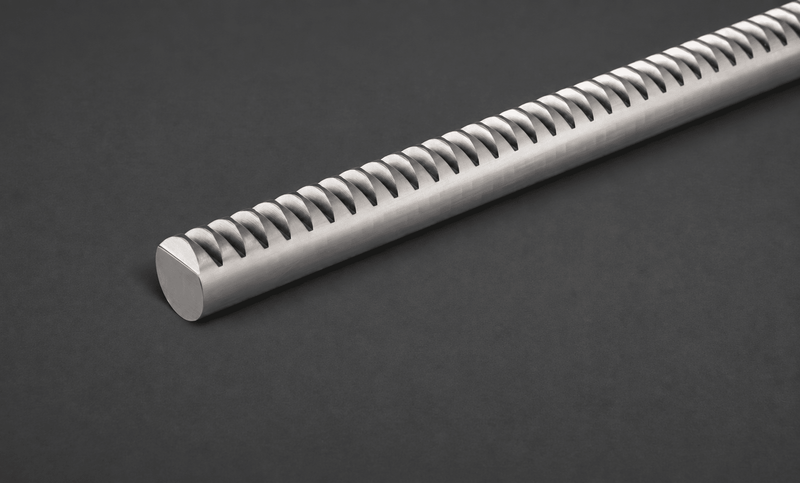

Rundzahnstange C45 Modul 3 – Ø30 mm – 1000 mm – DIN 867 Qualität 8
Alle Ausführungen in Rundzahnstange · C45, Vergütungsstahl, Blankstahl — Standardlänge 1000 mm, andere Längen auf Anfrage.
| Bestell-Nr. | Modul | Ø | Länge | Verfügbarkeit | Preis | Menge | |
|---|---|---|---|---|---|---|---|
| 001009002 | 2 | Ø20 mm | 1000 mm | Fertigung auf Bestellung | €112,12 | ||
| 001009005 | 2,5 | Ø25 mm | 1000 mm | Fertigung auf Bestellung | €130,90 | ||
| 001009008 | 3 | Ø30 mm | 1000 mm | Fertigung auf Bestellung | €144,47 | ||
| 001009011 | 4 | Ø40 mm | 1000 mm | Fertigung auf Bestellung | €191,10 |
| Werkstoff | C45, Vergütungsstahl, Blankstahl |
| Modul | 3 |
| Modulteilung | gerade, 0° |
| Eingriffswinkel | 20° |
| Durchmesser | Ø30 mm |
| Länge | 1000 mm (Standard, andere Längen auf Anfrage) |
| Verzahnungsqualität | 8h27 mit Bezugsprofil (BP) II nach DIN 867 |
| Befestigungsbohrungen | auf Anfrage |
| Art.-Nr. | 001009008 |
Die Rundzahnstange Ø30 mm mit Modul 3 ist die Standardgröße für mittlere bis höhere Lasten: steif genug für längere freie Führungsabschnitte, kräftig genug für Vorschubachsen im Sondermaschinen- und Vorrichtungsbau. Verzahnung und Führungsbahn liegen auf einem Bauteil – das reduziert Teilezahl, Toleranzketten und Montagezeit.
Wir fräsen die gerade Verzahnung in Qualität 8 nach DIN 867 aus normalisiertem C45 C+N. Falls Sie Einstiche, Lagersitze oder Gewindezapfen an den Enden benötigen, bearbeiten wir die Stange nach Ihrer Zeichnung – aus einer Hand, mit vermessener Verzahnung.
Technische Daten
- Werkstoff: Vergütungsstahl C45 C+N (normalisiert)
- Modul: 3 – Teilung 9,42 mm, Zahnhöhe 6,75 mm (Bezugsprofil DIN 867)
- Verzahnung: gerade, Eingriffswinkel 20°
- Durchmesser: Ø30 mm
- Verzahnungsqualität: 8, gefräst
- Länge: 1.000 mm
Auslegungshilfe
- Teilung p = π · m: 9,42 mm
- Zahnhöhe h = 2,25 · m: 6,75 mm (Kopfhöhe 3,0 mm, Fußhöhe 3,75 mm)
- Zähne je Meter Stangenlänge: rund 106
- Vorschub je Ritzelumdrehung, gerechnet mit einem Ritzel mit 20 Zähnen: 188,5 mm
- Bezugsprofil: DIN 867, Eingriffswinkel 20°
Der Vorschub je Umdrehung ist nur ein Rechenbeispiel: Er ergibt sich aus Teilung mal Zähnezahl Ihres Ritzels, ist also frei über die Ritzelgröße einstellbar (Modul 3 bleibt dabei gesetzt).
Welches Ritzel passt zu dieser Zahnstange?
Jedes gerade verzahnte Stirnrad mit Modul 3 und 20° Eingriffswinkel nach DIN 867. Die Zähnezahl des Ritzels wählen Sie nach dem gewünschten Vorschub je Umdrehung – die Verzahnung selbst passt unabhängig davon.
Muss die Verzahnung geschmiert werden?
Für Stahlzahnstangen empfehlen wir eine Schmierung des Zahneingriffs; sie hält Reibung und Verschleiß niedrig. Wenn Schmierstoff in Ihrer Anwendung nicht infrage kommt, sind unsere Ausführungen aus POM für Trockenlauf ausgelegt.
Wie wird die Rundzahnstange geführt?
Über handelsübliche Gleit- oder Kugelbuchsen auf dem runden Querschnitt – Verzahnung und Führungsbahn liegen auf demselben Bauteil. Das Konstruktionsprinzip beschreibt unser Beitrag Rundzahnstangen als Linearführung.
Woher kommt die Verzahnung?
Aus unserer eigenen Fertigung in Hohenwart: gefräst in Verzahnungsqualität 8 nach DIN 867, jede Charge vermessen und dokumentiert. Alle Größen der Baureihe finden Sie unter Rundzahnstangen aus C45.
