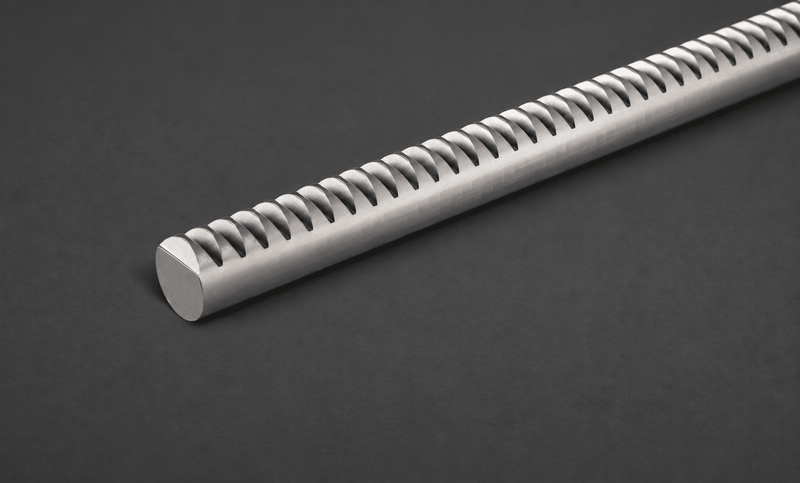

Rundzahnstange C45 Modul 2,5 – Ø25 mm – 1000 mm – DIN 867 Qualität 8
Alle Ausführungen in Rundzahnstange · C45, Vergütungsstahl, Blankstahl — Standardlänge 1000 mm, andere Längen auf Anfrage.
| Bestell-Nr. | Modul | Ø | Länge | Verfügbarkeit | Preis | Menge | |
|---|---|---|---|---|---|---|---|
| 001009002 | 2 | Ø20 mm | 1000 mm | Fertigung auf Bestellung | €112,12 | ||
| 001009005 | 2,5 | Ø25 mm | 1000 mm | Fertigung auf Bestellung | €130,90 | ||
| 001009008 | 3 | Ø30 mm | 1000 mm | Fertigung auf Bestellung | €144,47 | ||
| 001009011 | 4 | Ø40 mm | 1000 mm | Fertigung auf Bestellung | €191,10 |
| Werkstoff | C45, Vergütungsstahl, Blankstahl |
| Modul | 2,5 |
| Modulteilung | gerade, 0° |
| Eingriffswinkel | 20° |
| Durchmesser | Ø25 mm |
| Länge | 1000 mm (Standard, andere Längen auf Anfrage) |
| Verzahnungsqualität | 8h27 mit Bezugsprofil (BP) II nach DIN 867 |
| Befestigungsbohrungen | auf Anfrage |
| Art.-Nr. | 001009005 |
Mit Ø25 mm und Modul 2,5 ist diese Rundzahnstange die mittlere Größe der C45-Baureihe – für Achsen, bei denen Ø20 an seine Durchbiegungsgrenze kommt, ein Sprung auf Ø30 aber Gewicht und Bauraum kosten würde. Der runde Querschnitt übernimmt neben der Kraftübertragung auch die Führungsfunktion über handelsübliche Buchsen.
Werkstoff ist normalisierter Vergütungsstahl C45 C+N; die Verzahnung entsteht gefräst in Qualität 8 nach DIN 867, jede Charge wird bei uns vermessen. Da Durchmesser und Modul aufeinander abgestimmt sind, bleibt trotz eingefräster Zähne genügend tragender Restquerschnitt für die Führungsaufgabe.
Technische Daten
- Werkstoff: Vergütungsstahl C45 C+N (normalisiert)
- Modul: 2,5 – Teilung 7,85 mm, Zahnhöhe 5,63 mm (Bezugsprofil DIN 867)
- Verzahnung: gerade, Eingriffswinkel 20°
- Durchmesser: Ø25 mm
- Verzahnungsqualität: 8, gefräst
- Länge: 1.000 mm
Grundlagen zum Konstruktionsprinzip finden Sie im Beitrag Rundzahnstangen als Linearführung im Maschinenbau.
Auslegungshilfe
- Teilung p = π · m: 7,85 mm
- Zahnhöhe h = 2,25 · m: 5,63 mm (Kopfhöhe 2,5 mm, Fußhöhe 3,13 mm)
- Zähne je Meter Stangenlänge: rund 127
- Vorschub je Ritzelumdrehung, gerechnet mit einem Ritzel mit 20 Zähnen: 157,1 mm
- Bezugsprofil: DIN 867, Eingriffswinkel 20°
Der Vorschub je Umdrehung ist nur ein Rechenbeispiel: Er ergibt sich aus Teilung mal Zähnezahl Ihres Ritzels, ist also frei über die Ritzelgröße einstellbar (Modul 2,5 bleibt dabei gesetzt).
Welches Ritzel passt zu dieser Zahnstange?
Jedes gerade verzahnte Stirnrad mit Modul 2,5 und 20° Eingriffswinkel nach DIN 867. Die Zähnezahl des Ritzels wählen Sie nach dem gewünschten Vorschub je Umdrehung – die Verzahnung selbst passt unabhängig davon.
Muss die Verzahnung geschmiert werden?
Für Stahlzahnstangen empfehlen wir eine Schmierung des Zahneingriffs; sie hält Reibung und Verschleiß niedrig. Wenn Schmierstoff in Ihrer Anwendung nicht infrage kommt, sind unsere Ausführungen aus POM für Trockenlauf ausgelegt.
Wie wird die Rundzahnstange geführt?
Über handelsübliche Gleit- oder Kugelbuchsen auf dem runden Querschnitt – Verzahnung und Führungsbahn liegen auf demselben Bauteil. Das Konstruktionsprinzip beschreibt unser Beitrag Rundzahnstangen als Linearführung.
Woher kommt die Verzahnung?
Aus unserer eigenen Fertigung in Hohenwart: gefräst in Verzahnungsqualität 8 nach DIN 867, jede Charge vermessen und dokumentiert. Alle Größen der Baureihe finden Sie unter Rundzahnstangen aus C45.
