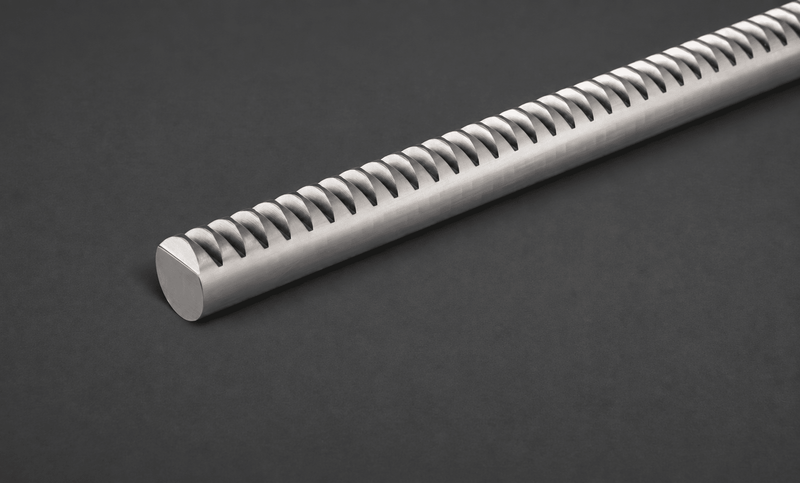

Rundzahnstange C45 Modul 4 – Ø40 mm – 1000 mm – DIN 867 Qualität 8
Alle Ausführungen in Rundzahnstange · C45, Vergütungsstahl, Blankstahl — Standardlänge 1000 mm, andere Längen auf Anfrage.
| Bestell-Nr. | Modul | Ø | Länge | Verfügbarkeit | Preis | Menge | |
|---|---|---|---|---|---|---|---|
| 001009002 | 2 | Ø20 mm | 1000 mm | Fertigung auf Bestellung | €112,12 | ||
| 001009005 | 2,5 | Ø25 mm | 1000 mm | Fertigung auf Bestellung | €130,90 | ||

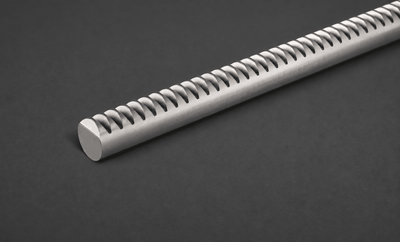

| 001009008 | 3 | Ø30 mm | 1000 mm | Fertigung auf Bestellung | €144,47 | ||
| 001009011 | 4 | Ø40 mm | 1000 mm | Fertigung auf Bestellung | €191,10 |
| Werkstoff | C45, Vergütungsstahl, Blankstahl |
| Modul | 4 |
| Modulteilung | gerade, 0° |
| Eingriffswinkel | 20° |
| Durchmesser | Ø40 mm |
| Länge | 1000 mm (Standard, andere Längen auf Anfrage) |
| Verzahnungsqualität | 8h27 mit Bezugsprofil (BP) II nach DIN 867 |
| Befestigungsbohrungen | auf Anfrage |
| Art.-Nr. | 001009011 |
Ø40 mm, Modul 4: die kräftigste Rundzahnstange unserer C45-Baureihe. Sie ist für Antriebe gedacht, die hohe Vorschubkräfte mit einer steifen Führung kombinieren müssen – schwere Schiebetore und Hubeinheiten, Portale, Zustellachsen mit Stoßbelastung. Die 9 mm hohen Zähne nach DIN 867 bieten die größte Zahnfußtragfähigkeit im Rundzahnstangen-Programm.
Was diese Größe unter Last leistet und wie sich Durchbiegung und Zahnkräfte überschlägig abschätzen lassen, haben wir im Beitrag Rundzahnstange Modul 4: Belastbarkeit durchgerechnet. Gefertigt wird aus normalisiertem C45 C+N, gefräst in Qualität 8, jede Charge vermessen.

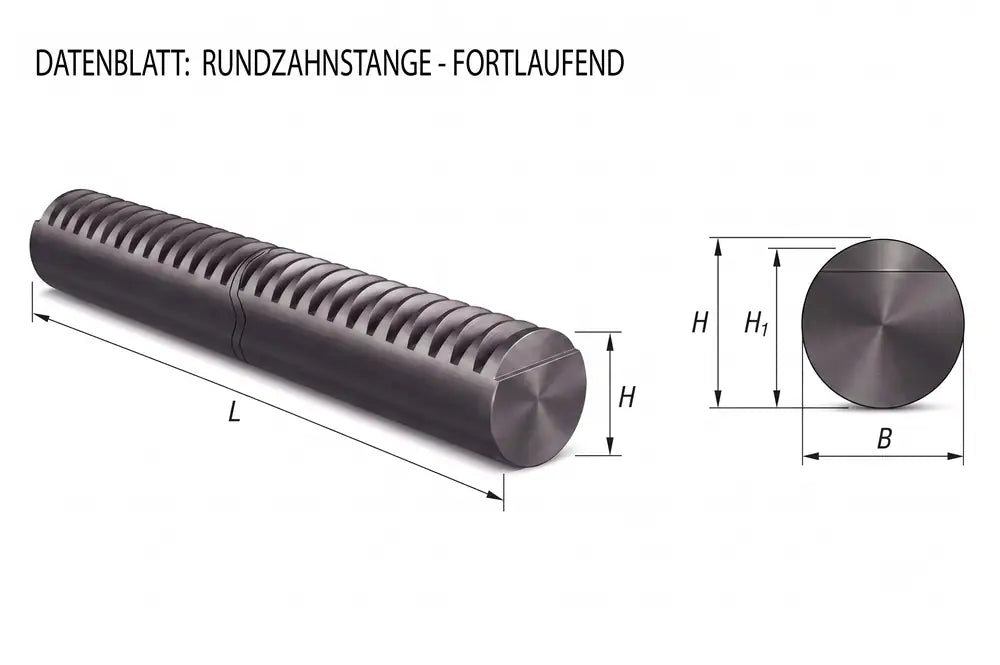

Technische Daten
- Werkstoff: Vergütungsstahl C45 C+N (normalisiert)
- Modul: 4 – Teilung 12,57 mm, Zahnhöhe 9,0 mm (Bezugsprofil DIN 867)
- Verzahnung: gerade, Eingriffswinkel 20°
- Durchmesser: Ø40 mm
- Verzahnungsqualität: 8, gefräst
- Länge: 1.000 mm
Auslegungshilfe
- Teilung p = π · m: 12,57 mm
- Zahnhöhe h = 2,25 · m: 9,0 mm (Kopfhöhe 4,0 mm, Fußhöhe 5,0 mm)
- Zähne je Meter Stangenlänge: rund 80
- Vorschub je Ritzelumdrehung, gerechnet mit einem Ritzel mit 20 Zähnen: 251,3 mm
- Bezugsprofil: DIN 867, Eingriffswinkel 20°
Der Vorschub je Umdrehung ist nur ein Rechenbeispiel: Er ergibt sich aus Teilung mal Zähnezahl Ihres Ritzels, ist also frei über die Ritzelgröße einstellbar (Modul 4 bleibt dabei gesetzt).
Welches Ritzel passt zu dieser Zahnstange?
Jedes gerade verzahnte Stirnrad mit Modul 4 und 20° Eingriffswinkel nach DIN 867. Die Zähnezahl des Ritzels wählen Sie nach dem gewünschten Vorschub je Umdrehung – die Verzahnung selbst passt unabhängig davon.
Muss die Verzahnung geschmiert werden?
Für Stahlzahnstangen empfehlen wir eine Schmierung des Zahneingriffs; sie hält Reibung und Verschleiß niedrig. Wenn Schmierstoff in Ihrer Anwendung nicht infrage kommt, sind unsere Ausführungen aus POM für Trockenlauf ausgelegt.
Wie wird die Rundzahnstange geführt?
Über handelsübliche Gleit- oder Kugelbuchsen auf dem runden Querschnitt – Verzahnung und Führungsbahn liegen auf demselben Bauteil. Das Konstruktionsprinzip beschreibt unser Beitrag Rundzahnstangen als Linearführung.
Woher kommt die Verzahnung?
Aus unserer eigenen Fertigung in Hohenwart: gefräst in Verzahnungsqualität 8 nach DIN 867, jede Charge vermessen und dokumentiert. Alle Größen der Baureihe finden Sie unter Rundzahnstangen aus C45.
