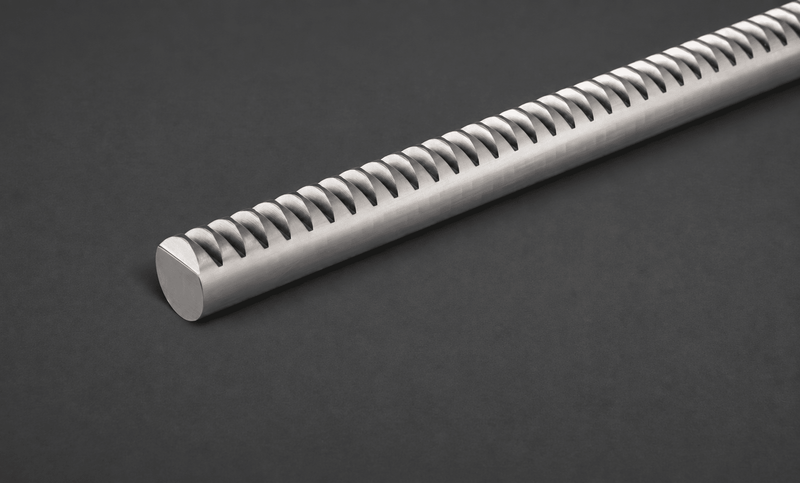

Rundzahnstange C45 Modul 2 – Ø20 mm – 1000 mm – DIN 867 Qualität 8
Alle Ausführungen in Rundzahnstange · C45, Vergütungsstahl, Blankstahl — Standardlänge 1000 mm, andere Längen auf Anfrage.
| Bestell-Nr. | Modul | Ø | Länge | Verfügbarkeit | Preis | Menge | |
|---|---|---|---|---|---|---|---|
| 001009002 | 2 | Ø20 mm | 1000 mm | Fertigung auf Bestellung | €112,12 | ||
| 001009005 | 2,5 | Ø25 mm | 1000 mm | Fertigung auf Bestellung | €130,90 | ||
| 001009008 | 3 | Ø30 mm | 1000 mm | Fertigung auf Bestellung | €144,47 | ||
| 001009011 | 4 | Ø40 mm | 1000 mm | Fertigung auf Bestellung | €191,10 |
| Werkstoff | C45, Vergütungsstahl, Blankstahl |
| Modul | 2 |
| Modulteilung | gerade, 0° |
| Eingriffswinkel | 20° |
| Durchmesser | Ø20 mm |
| Länge | 1000 mm (Standard, andere Längen auf Anfrage) |
| Verzahnungsqualität | 8h27 mit Bezugsprofil (BP) II nach DIN 867 |
| Befestigungsbohrungen | auf Anfrage |
| Art.-Nr. | 001009002 |
Diese Rundzahnstange aus C45 hat Modul 2, einen Durchmesser von 20 mm und eine Länge von 1000 mm. Sie eignet sich als Ausgangspunkt für kompakte Hub-, Verstell- und Positionierkonstruktionen. Für eine Nutzung des runden Schafts als Führungsfläche müssen Toleranz, Oberfläche und die Anforderungen der vorgesehenen Buchse gesondert abgestimmt werden.
Gefertigt wird sie aus normalisiertem Vergütungsstahl C45 C+N, die gerade Verzahnung fräsen wir in Qualität 8 nach DIN 867. Wie das Konstruktionsprinzip im Detail funktioniert und worauf bei der Buchsenauswahl zu achten ist, zeigt unser Beitrag Rundzahnstangen als Linearführung.
Technische Daten
- Werkstoff: Vergütungsstahl C45 C+N (normalisiert)
- Modul: 2 – Teilung 6,28 mm, Zahnhöhe 4,5 mm (Bezugsprofil DIN 867)
- Verzahnung: gerade, Eingriffswinkel 20°
- Durchmesser: Ø20 mm
- Verzahnungsqualität: 8, gefräst
- Länge: 1.000 mm
Alle Durchmesser der Baureihe: Rundzahnstangen Qualität 8 aus C45.
Auslegungshilfe
- Teilung p = π · m: 6,28 mm
- Zahnhöhe h = 2,25 · m: 4,5 mm (Kopfhöhe 2,0 mm, Fußhöhe 2,5 mm)
- Zähne je Meter Stangenlänge: rund 159
- Vorschub je Ritzelumdrehung, gerechnet mit einem Ritzel mit 20 Zähnen: 125,7 mm
- Bezugsprofil: DIN 867, Eingriffswinkel 20°
Der Vorschub je Umdrehung ist nur ein Rechenbeispiel: Er ergibt sich aus Teilung mal Zähnezahl Ihres Ritzels, ist also frei über die Ritzelgröße einstellbar (Modul 2 bleibt dabei gesetzt).
Liefertermin und Bearbeitung abstimmen
Für eine technische Anfrage nennen Sie bitte die Artikelnummer 001009002, die Stückzahl und den Wunschtermin. Bei Sonderlängen, Bohrungen oder Toleranzanforderungen ergänzen Sie die gewünschten Maße und, soweit vorhanden, Ihre Zeichnung. Ausführung und Liefertermin anfragen.
Welche Angaben für eine Sonderausführung benötigt werden, erläutert unsere Checkliste für technische Zeichnungen.
Welches Ritzel passt zu dieser Zahnstange?
Jedes gerade verzahnte Stirnrad mit Modul 2 und 20° Eingriffswinkel nach DIN 867. Die Zähnezahl des Ritzels wählen Sie nach dem gewünschten Vorschub je Umdrehung – die Verzahnung selbst passt unabhängig davon.
Muss die Verzahnung geschmiert werden?
Für Stahlzahnstangen empfehlen wir eine Schmierung des Zahneingriffs; sie hält Reibung und Verschleiß niedrig. Wenn Schmierstoff in Ihrer Anwendung nicht infrage kommt, sind unsere Ausführungen aus POM für Trockenlauf ausgelegt.
Wie wird die Rundzahnstange geführt?
Die Führung ist auf Belastung, Verdrehsicherung und Schaftausführung abzustimmen. Eine Eignung für Gleit- oder Kugelbuchsen ist anhand der Anforderungen des jeweiligen Buchsenherstellers zu prüfen. Hinweise gibt der Beitrag Rundzahnstangen als Linearführung.
Woher kommt die Verzahnung?
Aus unserer eigenen Fertigung in Hohenwart: gefräst in Verzahnungsqualität 8 nach DIN 867, jede Charge vermessen und dokumentiert. Alle Größen der Baureihe finden Sie unter Rundzahnstangen aus C45.
Werkstoffalternative: Rundzahnstangen aus Edelstahl 1.4305 in Qualität 9. Prüfen Sie vor einem Wechsel die Eignung für Ihre Betriebsbedingungen.
