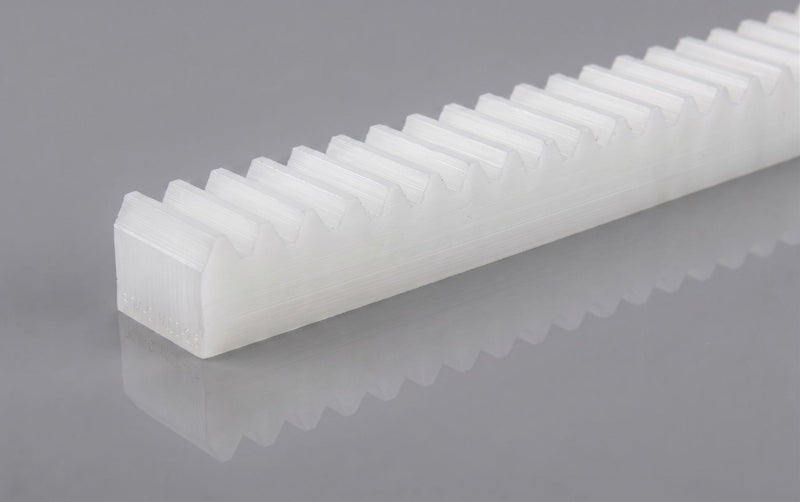

Zahnstange POM Modul 3 – 30×30 mm – 1000 mm – Qualität 8
Alle Ausführungen in Zahnstange · POM, Kunststoff — Standardlänge 1000 mm, andere Längen auf Anfrage.
| Bestell-Nr. | Modul | B × H | Länge | Verfügbarkeit | Preis | Menge | |
|---|---|---|---|---|---|---|---|
| 001008016 | 2 | 20 × 20 mm | 1000 mm | Fertigung auf Bestellung | €63,08 | ||
| 001008020 | 2,5 | 25 × 25 mm | 1000 mm | Fertigung auf Bestellung | €90,50 | ||
| 001008024 | 3 | 30 × 30 mm | 1000 mm | Fertigung auf Bestellung | €114,08 |
| Werkstoff | POM, Kunststoff |
| Modul | 3 |
| Modulteilung | gerade, 0° |
| Eingriffswinkel | 20° |
| Abmessung (B × H) | 30 × 30 mm |
| Länge | 1000 mm (Standard, andere Längen auf Anfrage) |
| Verzahnungsqualität | 8h27 mit Bezugsprofil (BP) II nach DIN 867 |
| Rückenfläche | gefräst (allseitig) |
| Befestigungsbohrungen | auf Anfrage |
| Art.-Nr. | 001008024 |
Modul 3 ist die größte POM-Zahnstange in unserem Programm. Sie kommt dort zum Einsatz, wo ein Kunststoffantrieb bewusst gesetzt ist – etwa wegen Hygieneanforderungen, Gewicht oder Geräusch – und trotzdem ordentliche Zahnkräfte übertragen werden sollen. Der Querschnitt von 30 × 30 mm gibt der Stange die nötige Steifigkeit für längere Verfahrwege.
POM verformt sich unter Dauerlast stärker als Stahl; bei hohen statischen Kräften oder Stoßbelastung empfehlen wir daher den Wechsel auf C45 oder Edelstahl 1.4305. Die Verzahnung fertigen wir in Qualität 8 nach DIN 867 – gefräst auf derselben Maschine wie unsere Stahlzahnstangen.
Technische Daten
- Werkstoff: POM (Polyoxymethylen)
- Modul: 3 – Teilung 9,42 mm, Zahnhöhe 6,75 mm (Bezugsprofil DIN 867)
- Verzahnung: gerade, Eingriffswinkel 20°
- Verzahnungsqualität: 8, gefräst
- Querschnitt: 30 × 30 mm
- Länge: 1.000 mm
Auslegungshilfe
- Teilung p = π · m: 9,42 mm
- Zahnhöhe h = 2,25 · m: 6,75 mm (Kopfhöhe 3,0 mm, Fußhöhe 3,75 mm)
- Zähne je Meter Stangenlänge: rund 106
- Vorschub je Ritzelumdrehung, gerechnet mit einem Ritzel mit 20 Zähnen: 188,5 mm
- Bezugsprofil: DIN 867, Eingriffswinkel 20°
Der Vorschub je Umdrehung ist nur ein Rechenbeispiel: Er ergibt sich aus Teilung mal Zähnezahl Ihres Ritzels, ist also frei über die Ritzelgröße einstellbar (Modul 3 bleibt dabei gesetzt).
Welches Ritzel passt zu dieser Zahnstange?
Jedes gerade verzahnte Stirnrad mit Modul 3 und 20° Eingriffswinkel nach DIN 867. Die Zähnezahl des Ritzels wählen Sie nach dem gewünschten Vorschub je Umdrehung – die Verzahnung selbst passt unabhängig davon.
Muss die Verzahnung geschmiert werden?
Nein. POM ist für den Trockenlauf ausgelegt und kommt ohne Schmierstoff aus – ein Vorteil überall dort, wo Fett am Antrieb unerwünscht ist oder regelmäßig gereinigt wird.
Kann ich später auf Stahl wechseln?
Ja. Die POM-Ausführungen haben dieselben Querschnitte wie unsere Zahnstangen aus C45, ein Werkstoffwechsel ist ohne Änderung der Anschlussmaße möglich.
Lassen sich mehrere Stangen für längere Verfahrwege verbinden?
Ja. Für einen teilungsgerechten Stoß bearbeiten wir die Stangenenden passend – Sonderlängen und Anarbeitungen fertigen wir nach Zeichnung.
Woher kommt die Verzahnung?
Aus unserer eigenen Fertigung in Hohenwart: gefräst in Verzahnungsqualität 8 nach DIN 867, jede Charge vermessen und dokumentiert. Alle Größen der Baureihe finden Sie unter Zahnstangen aus POM.
