Rundzahnstangen, Modul 2 bis 4

Rundzahnstangen – auch runde Zahnstangen genannt – wandeln die Drehbewegung eines Ritzels in eine geradlinige Bewegung um, lassen sich aber wie eine Welle lagern und einbauen. Das spart Bauraum, wo eine Vierkant-Zahnstange zu sperrig wäre.

Wir fertigen Rundzahnstangen im Modulbereich 2 bis 4 in zwei Werkstoffen: dem Vergütungsstahl C45 in Verzahnungsqualität 8 und dem nichtrostenden Automatenstahl 1.4305 in Qualität 9. Alle Ausführungen sind gefräst und folgen dem Bezugsprofil nach DIN 867.

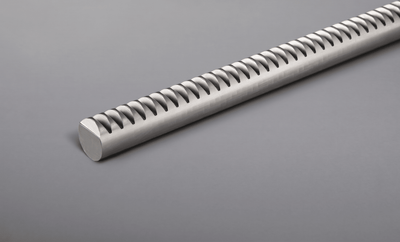

Der Durchmesser folgt dem Modul: Modul 2 hat Ø 20 mm, Modul 2,5 Ø 25 mm, Modul 3 Ø 30 mm und Modul 4 Ø 40 mm. Die Standardlänge beträgt 1000 mm. Andere Längen, Zapfen, Zentrierbohrungen und Ausführungen nach Zeichnung fertigen wir auf Anfrage.

C45 oder Edelstahl 1.4305

C45 ist die Standardwahl für den allgemeinen Maschinen- und Anlagenbau: hohe Festigkeit, gutes Verschleißverhalten, günstiger Preis. Edelstahl 1.4305 wählen Sie, wenn die Zahnstange Feuchtigkeit, Reinigungsmitteln oder Lebensmittelkontakt ausgesetzt ist. Ausführlich beschreibt das der Beitrag Rundzahnstangen aus Edelstahl für korrosive Umgebungen.

Welches Modul passt

Das Modul bestimmt Zahngröße und übertragbare Kraft: je größer die Vorschubkraft und die bewegte Masse, desto größer das Modul. Modul 2 und 2,5 decken leichte Linearachsen und Handhabungstechnik ab, Modul 3 und 4 sind für höhere Kräfte ausgelegt. Wie Sie Modul, Verfahrweg und Ritzel aufeinander abstimmen, steht im Beitrag Zahnstangentrieb auslegen.

Bohrungen ohne Aufpreis

Befestigungsbohrungen führen wir im Rahmen unserer laufenden Aktion kostenfrei aus: Gewindebohrungen M4 bis M10 sowie Senkbohrungen 7/11, 10/15 und 15/20. Abweichende Bearbeitungen kalkulieren wir vorab und legen Ihnen ein Angebot vor.

Sie brauchen eine Ausführung, die hier nicht steht – andere Länge, anderes Modul, gehärtete Verzahnung, Sonderwerkstoff? Laden Sie Ihre Zeichnung hoch, wir prüfen die Machbarkeit und melden uns mit einem Angebot.
