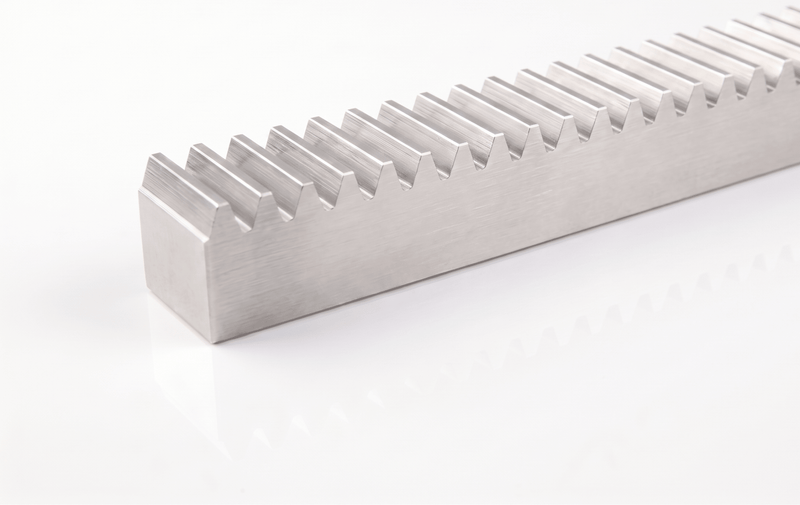

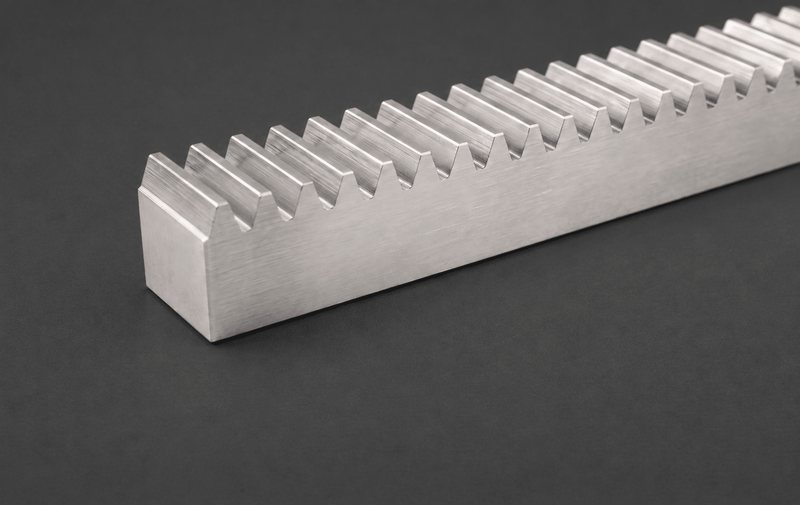

Zahnstange Edelstahl 1.4305 Modul 2 – 20×20 mm – 1000 mm – Qualität 9
Alle Ausführungen in Zahnstange · 1.4305, Edelstahl — Standardlänge 1000 mm, andere Längen auf Anfrage.
| Bestell-Nr. | Modul | B × H | Länge | Verfügbarkeit | Preis | Menge | |
|---|---|---|---|---|---|---|---|
| 001004013 | 2 | 20 × 20 mm | 1000 mm | Fertigung auf Bestellung | €174,37 | ||
| 001004018 | 2,5 | 25 × 25 mm | 1000 mm | Fertigung auf Bestellung | €185,25 | ||
| 001004022 | 3 | 30 × 30 mm | 1000 mm | Fertigung auf Bestellung | €231,28 | ||
| 001004026 | 4 | 40 × 40 mm | 1000 mm | Fertigung auf Bestellung | €353,42 |
| Werkstoff | 1.4305, Edelstahl |
| Modul | 2 |
| Modulteilung | gerade, 0° |
| Eingriffswinkel | 20° |
| Abmessung (B × H) | 20 × 20 mm |
| Länge | 1000 mm (Standard, andere Längen auf Anfrage) |
| Verzahnungsqualität | 9h27 mit Bezugsprofil (BP) II nach DIN 867 |
| Rückenfläche | geschliffen |
| Befestigungsbohrungen | auf Anfrage |
| Art.-Nr. | 001004013 |
Für kompakte Achsen in Hygiene- und Nassbereichen fertigen wir diese Zahnstange aus nichtrostendem Edelstahl 1.4305. Sie braucht keinen Oberflächenschutz, übersteht regelmäßige Reinigung mit üblichen Reinigungsmitteln und bleibt auch in feuchter Umgebung maßhaltig – typisch für Lebensmittel-, Getränke- und Pharmaanlagen sowie Prüf- und Laborautomation.
Mit Modul 2 und 6,28 mm Teilung ist sie die feinste Edelstahl-Verzahnung im Shop, gefräst in Qualität 9 nach DIN 867. 1.4305 ist ein Automatenstahl: gut zerspanbar, weshalb sich kundenspezifische Bohrungen und Bearbeitungen wirtschaftlich ergänzen lassen – auf Wunsch direkt nach Ihrer Zeichnung.
Technische Daten
- Werkstoff: Edelstahl 1.4305 (nichtrostend)
- Modul: 2 – Teilung 6,28 mm, Zahnhöhe 4,5 mm (Bezugsprofil DIN 867)
- Verzahnung: gerade, Eingriffswinkel 20°
- Verzahnungsqualität: 9, gefräst
- Querschnitt: 20 × 20 mm
- Länge: 1.000 mm
Alle Edelstahl-Größen finden Sie in der Kategorie Zahnstangen Qualität 9 gerade aus 1.4305.
Auslegungshilfe
- Teilung p = π · m: 6,28 mm
- Zahnhöhe h = 2,25 · m: 4,5 mm (Kopfhöhe 2,0 mm, Fußhöhe 2,5 mm)
- Zähne je Meter Stangenlänge: rund 159
- Vorschub je Ritzelumdrehung, gerechnet mit einem Ritzel mit 20 Zähnen: 125,7 mm
- Bezugsprofil: DIN 867, Eingriffswinkel 20°
Der Vorschub je Umdrehung ist nur ein Rechenbeispiel: Er ergibt sich aus Teilung mal Zähnezahl Ihres Ritzels, ist also frei über die Ritzelgröße einstellbar (Modul 2 bleibt dabei gesetzt).
Welches Ritzel passt zu dieser Zahnstange?
Jedes gerade verzahnte Stirnrad mit Modul 2 und 20° Eingriffswinkel nach DIN 867. Die Zähnezahl des Ritzels wählen Sie nach dem gewünschten Vorschub je Umdrehung – die Verzahnung selbst passt unabhängig davon.
Ist eine zusätzliche Oberflächenbehandlung nötig?
Nein. Die Korrosionsbeständigkeit steckt im Werkstoff 1.4305 selbst. Es gibt keine Beschichtung, die abplatzen oder Partikel in den Prozess abgeben könnte – auch nicht an bearbeiteten Stellen.
Lässt sich die Stange nachträglich bearbeiten?
1.4305 ist ein nichtrostender Automatenstahl und gut zerspanbar. Bohrbilder, Absätze, Gewinde oder gekürzte Längen fertigen wir auf Wunsch nach Ihrer Zeichnung.
Lassen sich mehrere Stangen für längere Verfahrwege verbinden?
Ja. Für einen teilungsgerechten Stoß bearbeiten wir die Stangenenden passend – Sonderlängen und Anarbeitungen fertigen wir nach Zeichnung.
Woher kommt die Verzahnung?
Aus unserer eigenen Fertigung in Hohenwart: gefräst in Verzahnungsqualität 9 nach DIN 867, jede Charge vermessen und dokumentiert. Alle Größen der Baureihe finden Sie unter Zahnstangen aus Edelstahl 1.4305.
