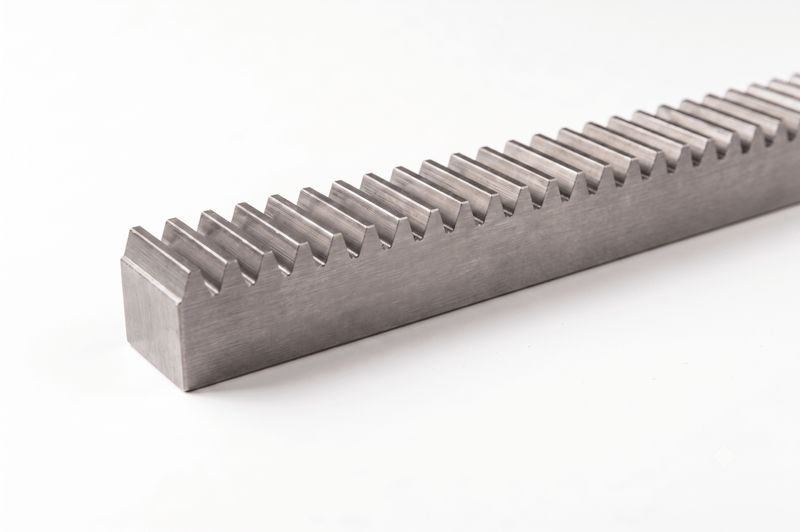

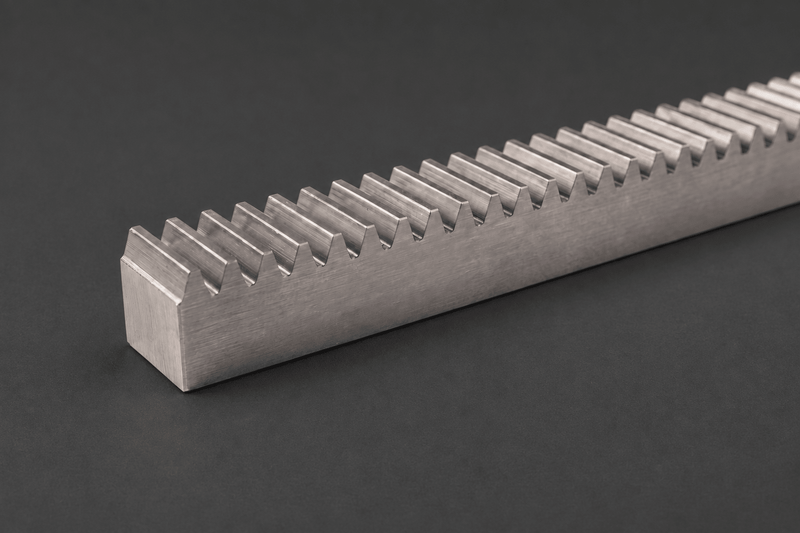

Zahnstange C45 Modul 2,5 – 25×25 mm – 1000 mm – DIN 867 Qualität 8
Alle Ausführungen in Zahnstange · C45, Vergütungsstahl, Blankstahl — Standardlänge 1000 mm, andere Längen auf Anfrage.
| Bestell-Nr. | Modul | B × H | Länge | Verfügbarkeit | Preis | Menge | |
|---|---|---|---|---|---|---|---|
| 001005016 | 2 | 20 × 20 mm | 1000 mm | Fertigung auf Bestellung | €59,99 | ||
| 001005020 | 2,5 | 25 × 25 mm | 1000 mm | Fertigung auf Bestellung | €70,41 | ||
| 001005024 | 3 | 30 × 30 mm | 1000 mm | Fertigung auf Bestellung | €85,98 | ||
| 001005028 | 4 | 40 × 40 mm | 1000 mm | Fertigung auf Bestellung | €120,07 |
| Werkstoff | C45, Vergütungsstahl, Blankstahl |
| Modul | 2,5 |
| Modulteilung | gerade, 0° |
| Eingriffswinkel | 20° |
| Abmessung (B × H) | 25 × 25 mm |
| Länge | 1000 mm (Standard, andere Längen auf Anfrage) |
| Verzahnungsqualität | 8h27 mit Bezugsprofil (BP) II nach DIN 867 |
| Rückenfläche | geschliffen |
| Befestigungsbohrungen | auf Anfrage |
| Art.-Nr. | 001005020 |
Alle Zahnstangen sind für eine fortlaufende Verzahnung abgelängt. Die Zahnstangen sind nicht anstoßverzahnt, so dass bei der Montage kleine Zwischenräume entstehen, die jedoch für das Abrollen der Zahnräder ohne Bedeutung sind.
Modul 2,5 ist die Zwischengröße im C45-Sortiment: spürbar tragfähiger als Modul 2, aber mit kleinerem Ritzel und feinerer Teilung als Modul 3. Konstrukteure greifen zu dieser Größe, wenn die Rechnung für Modul 2 zu knapp ausgeht, ein Sprung auf Modul 3 aber Bauraum am Ritzel und an der Achse kosten würde.
Gefertigt wird die Stange aus normalisiertem Vergütungsstahl C45 C+N mit gerader Verzahnung in Qualität 8 nach DIN 867 – gefräst, nicht gezogen. Warum das für die Teilungsgenauigkeit den Unterschied macht, zeigt unser Vergleich gefräste vs. gezogene Zahnstangen.
Technische Daten
- Werkstoff: Vergütungsstahl C45 C+N (normalisiert)
- Modul: 2,5 – Teilung 7,85 mm, Zahnhöhe 5,63 mm (Bezugsprofil DIN 867)
- Verzahnung: gerade, Eingriffswinkel 20°
- Verzahnungsqualität: 8, gefräst
- Querschnitt: 25 × 25 mm
- Länge: 1.000 mm
Für die Auslegung zwischen den Modulgrößen hilft der Beitrag zur Modulauswahl; Sonderlängen und Anarbeitungen übernehmen wir nach Ihren Vorgaben.
Auslegungshilfe
- Teilung p = π · m: 7,85 mm
- Zahnhöhe h = 2,25 · m: 5,63 mm (Kopfhöhe 2,5 mm, Fußhöhe 3,13 mm)
- Zähne je Meter Stangenlänge: rund 127
- Vorschub je Ritzelumdrehung, gerechnet mit einem Ritzel mit 20 Zähnen: 157,1 mm
- Bezugsprofil: DIN 867, Eingriffswinkel 20°
Der Vorschub je Umdrehung ist nur ein Rechenbeispiel: Er ergibt sich aus Teilung mal Zähnezahl Ihres Ritzels, ist also frei über die Ritzelgröße einstellbar (Modul 2,5 bleibt dabei gesetzt).
Welches Ritzel passt zu dieser Zahnstange?
Jedes gerade verzahnte Stirnrad mit Modul 2,5 und 20° Eingriffswinkel nach DIN 867. Die Zähnezahl des Ritzels wählen Sie nach dem gewünschten Vorschub je Umdrehung – die Verzahnung selbst passt unabhängig davon.
Muss die Verzahnung geschmiert werden?
Für Stahlzahnstangen empfehlen wir eine Schmierung des Zahneingriffs; sie hält Reibung und Verschleiß niedrig. Wenn Schmierstoff in Ihrer Anwendung nicht infrage kommt, sind unsere Ausführungen aus POM für Trockenlauf ausgelegt.
Lassen sich mehrere Stangen für längere Verfahrwege verbinden?
Ja. Für einen teilungsgerechten Stoß bearbeiten wir die Stangenenden passend – Sonderlängen und Anarbeitungen fertigen wir nach Zeichnung.
Woher kommt die Verzahnung?
Aus unserer eigenen Fertigung in Hohenwart: gefräst in Verzahnungsqualität 8 nach DIN 867, jede Charge vermessen und dokumentiert. Alle Größen der Baureihe finden Sie unter Zahnstangen aus C45.
