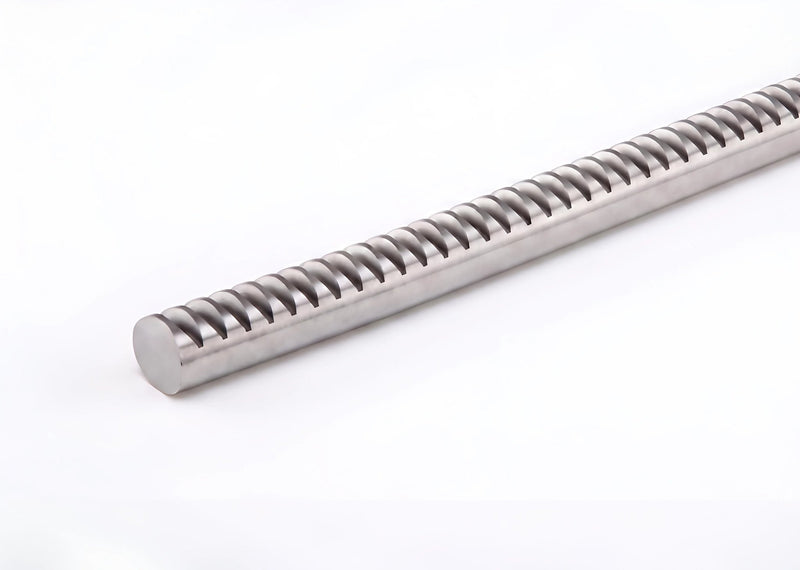

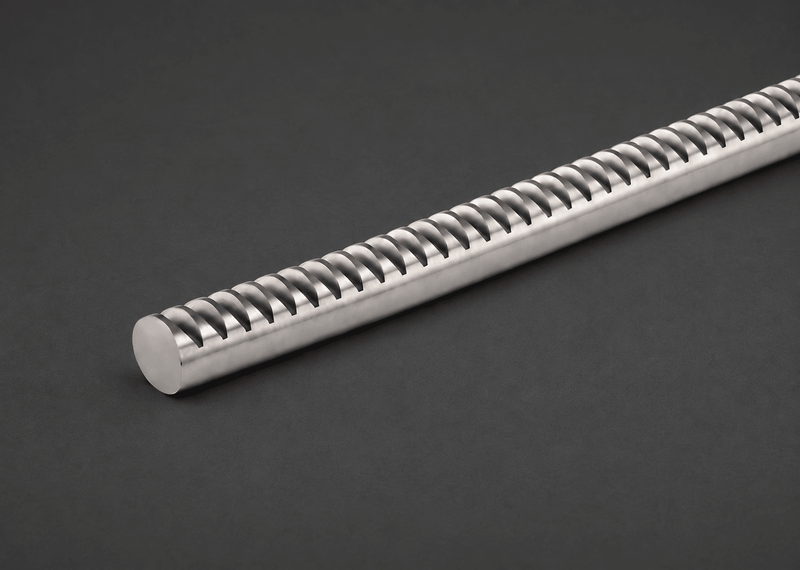

Rundzahnstange Edelstahl 1.4305 Modul 3 – Ø30 mm – 1000 mm – Qualität 9
Alle Ausführungen in Rundzahnstange · 1.4305, Edelstahl — Standardlänge 1000 mm, andere Längen auf Anfrage.
| Bestell-Nr. | Modul | Ø | Länge | Verfügbarkeit | Preis | Menge |
|---|
| Werkstoff | 1.4305, Edelstahl |
| Modul | 3 |
| Modulteilung | gerade, 0° |
| Eingriffswinkel | 20° |
| Durchmesser | Ø30 mm |
| Länge | 1000 mm (Standard, andere Längen auf Anfrage) |
| Verzahnungsqualität | 9h27 mit Bezugsprofil (BP) II nach DIN 867 |
| Befestigungsbohrungen | auf Anfrage |
| Art.-Nr. | 001010008 |
Für tragfähigere Achsen in Hygiene- und Nassbereichen: Die Rundzahnstange Ø30 mm aus 1.4305 überträgt mit Modul 3 spürbar höhere Zahnkräfte als die kleineren Durchmesser und bleibt dabei über die Buchsenführung präzise geführt. Typische Anwendungen sind Hub- und Positioniereinheiten in Abfüll-, Verpackungs- und Reinigungsanlagen.
Der nichtrostende Werkstoff macht Lack und Beschichtung überflüssig – wichtig überall dort, wo Partikelabrieb von Schutzschichten nicht in den Prozess gelangen darf. Die gerade Verzahnung fräsen wir in Qualität 9 nach DIN 867; die Grundlagen zur Führungsauslegung finden Sie im Beitrag Rundzahnstangen als Linearführung.
Technische Daten
- Werkstoff: Edelstahl 1.4305 (nichtrostend)
- Modul: 3 – Teilung 9,42 mm, Zahnhöhe 6,75 mm (Bezugsprofil DIN 867)
- Verzahnung: gerade, Eingriffswinkel 20°
- Durchmesser: Ø30 mm
- Verzahnungsqualität: 9, gefräst
- Länge: 1.000 mm
Auslegungshilfe
- Teilung p = π · m: 9,42 mm
- Zahnhöhe h = 2,25 · m: 6,75 mm (Kopfhöhe 3,0 mm, Fußhöhe 3,75 mm)
- Zähne je Meter Stangenlänge: rund 106
- Vorschub je Ritzelumdrehung, gerechnet mit einem Ritzel mit 20 Zähnen: 188,5 mm
- Bezugsprofil: DIN 867, Eingriffswinkel 20°
Der Vorschub je Umdrehung ist nur ein Rechenbeispiel: Er ergibt sich aus Teilung mal Zähnezahl Ihres Ritzels, ist also frei über die Ritzelgröße einstellbar (Modul 3 bleibt dabei gesetzt).
Welches Ritzel passt zu dieser Zahnstange?
Jedes gerade verzahnte Stirnrad mit Modul 3 und 20° Eingriffswinkel nach DIN 867. Die Zähnezahl des Ritzels wählen Sie nach dem gewünschten Vorschub je Umdrehung – die Verzahnung selbst passt unabhängig davon.
Ist eine zusätzliche Oberflächenbehandlung nötig?
Nein. Die Korrosionsbeständigkeit steckt im Werkstoff 1.4305 selbst. Es gibt keine Beschichtung, die abplatzen oder Partikel in den Prozess abgeben könnte – auch nicht an bearbeiteten Stellen.
Lässt sich die Stange nachträglich bearbeiten?
1.4305 ist ein nichtrostender Automatenstahl und gut zerspanbar. Bohrbilder, Absätze, Gewinde oder gekürzte Längen fertigen wir auf Wunsch nach Ihrer Zeichnung.
Wie wird die Rundzahnstange geführt?
Über handelsübliche Gleit- oder Kugelbuchsen auf dem runden Querschnitt – Verzahnung und Führungsbahn liegen auf demselben Bauteil. Das Konstruktionsprinzip beschreibt unser Beitrag Rundzahnstangen als Linearführung.
Woher kommt die Verzahnung?
Aus unserer eigenen Fertigung in Hohenwart: gefräst in Verzahnungsqualität 9 nach DIN 867, jede Charge vermessen und dokumentiert. Alle Größen der Baureihe finden Sie unter Rundzahnstangen aus Edelstahl 1.4305.
