Nicht jede Linearbewegung braucht eine klassische Vierkant-Zahnstange. Wo Bauraum knapp ist oder die Zahnstange selbst geführt werden soll, spielt die Rundzahnstange ihre Stärken aus: Sie vereint den formschlüssigen Zahnstangenantrieb mit den konstruktiven Vorteilen eines runden Querschnitts. Wir zeigen, wie Rundzahnstangen aufgebaut sind und wo sie im Maschinenbau eingesetzt werden.
Was ist eine Rundzahnstange?

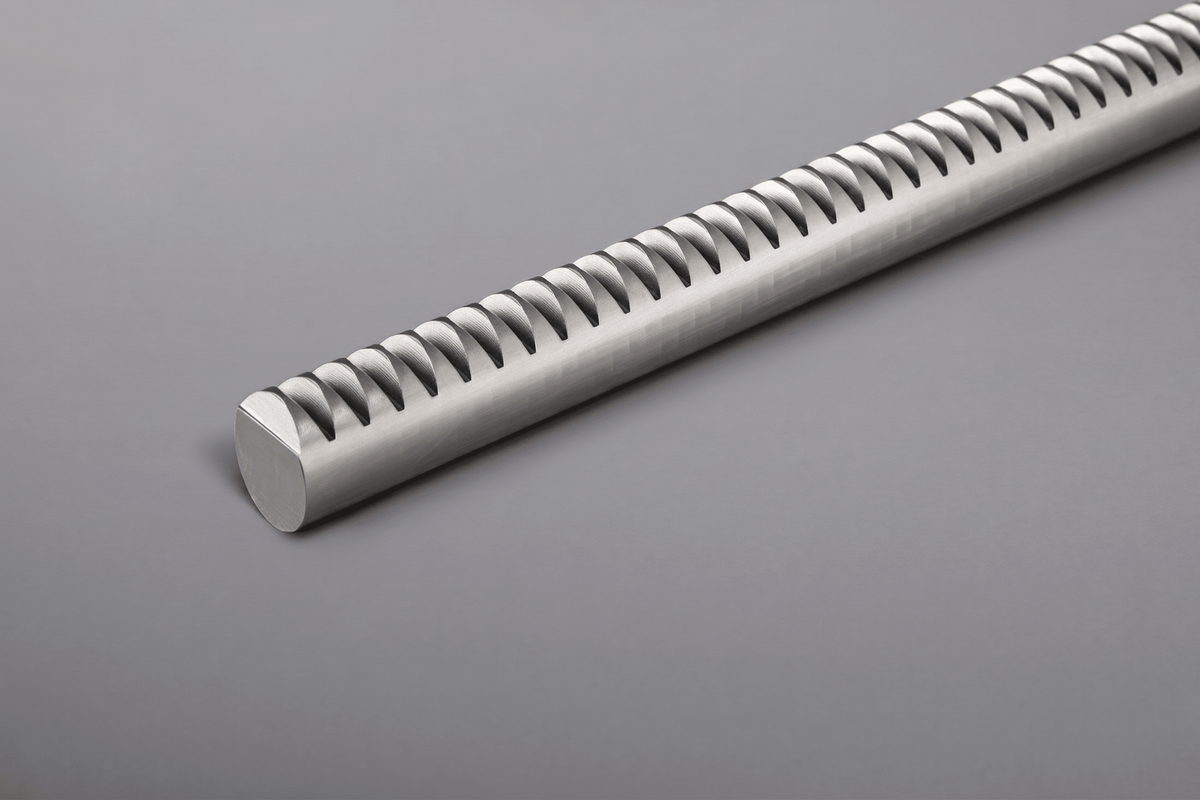

Eine Rundzahnstange ist ein zylindrischer Stab, in den einseitig eine gerade Verzahnung nach DIN 867 (Eingriffswinkel 20°) eingefräst ist. Bei WSP gilt die einfache Größenregel: Durchmesser = 10 × Modul – eine Rundzahnstange Modul 2 hat also Ø 20 mm, Modul 3 entsprechend Ø 30 mm. Gefertigt wird in Verzahnungsqualität 8, gefräst, aus C45 C+N oder Edelstahl 1.4305.
Die Vorteile des runden Querschnitts
Führung und Antrieb in einem: Der zylindrische Schaft kann direkt in Gleitbuchsen oder Linearkugellagern geführt werden. Die Rundzahnstange übernimmt so gleichzeitig die Funktion einer Kolbenstange – eine separate Linearführung entfällt bei vielen Hubanwendungen komplett.
Einfache Aufnahme: Bohrung, Klemmring oder Spannzange genügen zur Befestigung. Das vereinfacht Konstruktion und Montage gegenüber dem Verschrauben einer Vierkant-Zahnstange auf einer bearbeiteten Auflagefläche.
Kompakte Bauweise: Bei gleichem Modul baut die runde Ausführung schlanker – ideal, wenn der Antrieb in ein Rohr oder eine enge Gehäusekontur integriert werden muss.
Nachbearbeitung leicht gemacht: Der runde Querschnitt lässt sich einfach spanend anpassen – Gewindezapfen, Einstiche oder Abflachungen fertigen wir auf Wunsch direkt mit.
Typische Anwendungen
-
Hubantriebe: Heben und Senken von Werkstückträgern, Türen und Klappen – das Ritzel treibt die geführte Stange direkt an.
-
Spann- und Greifsysteme: Zwei gegenläufige Rundzahnstangen an einem Ritzel erzeugen synchrone Greifbewegungen.
-
Dosier- und Prüftechnik: Präzise, spielarme Linearbewegung bei kompakter Bauform.
-
Verstellachsen: Fokus-, Höhen- und Anschlagverstellungen in Optik, Messtechnik und Sondermaschinenbau.
Worauf Sie bei der Auslegung achten sollten
Wie bei jeder Zahnstange gilt: Ritzel und Rundzahnstange müssen im Modul übereinstimmen. Zusätzlich ist die Verdrehsicherung wichtig – die Verzahnung muss gegenüber dem Ritzel ausgerichtet bleiben, etwa durch eine Passfeder, Abflachung oder die Führung selbst. Für die Modulwahl gelten die gleichen Grundsätze wie bei Vierkant-Zahnstangen; unsere Auswahlhilfe Modul 2 bis 4 hilft bei der Dimensionierung.
Häufige Fragen
Welche Durchmesser sind lieferbar? Ø 20, 25, 30 und 40 mm (Modul 2 bis 4), Standardlänge 1000 mm. Sonderlängen und einbaufertige Bearbeitung nach Zeichnung fertigen wir als Hersteller kurzfristig.
Gibt es Rundzahnstangen in Edelstahl? Ja, aus 1.4305 – Details im Beitrag Rundzahnstangen aus Edelstahl.
Welches Ritzel passt? Jedes gerade verzahnte Ritzel nach DIN 867 mit gleichem Modul.
Rundzahnstangen direkt vom Hersteller
Alle Größen finden Sie im Shop: Rundzahnstangen aus C45 und aus Edelstahl 1.4305. Gefräst in Qualität 8, Made in Germany, zertifiziert nach DIN EN ISO 9001:2015.
