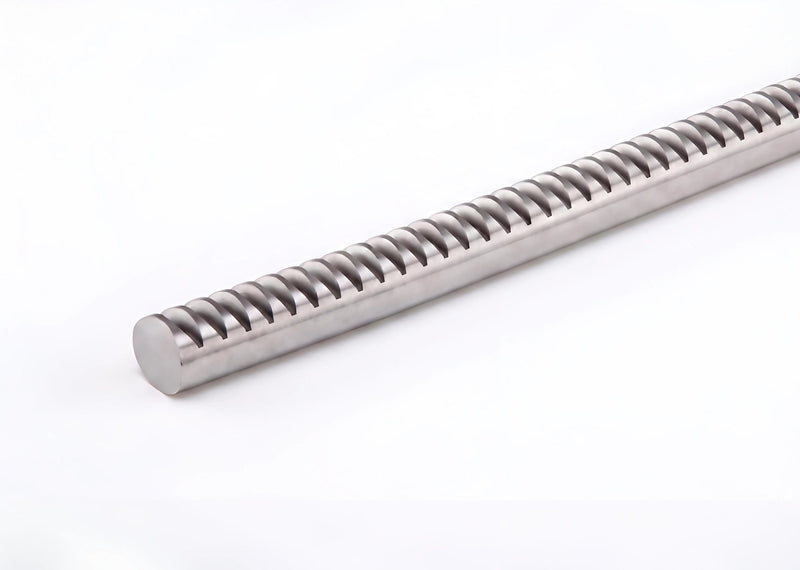

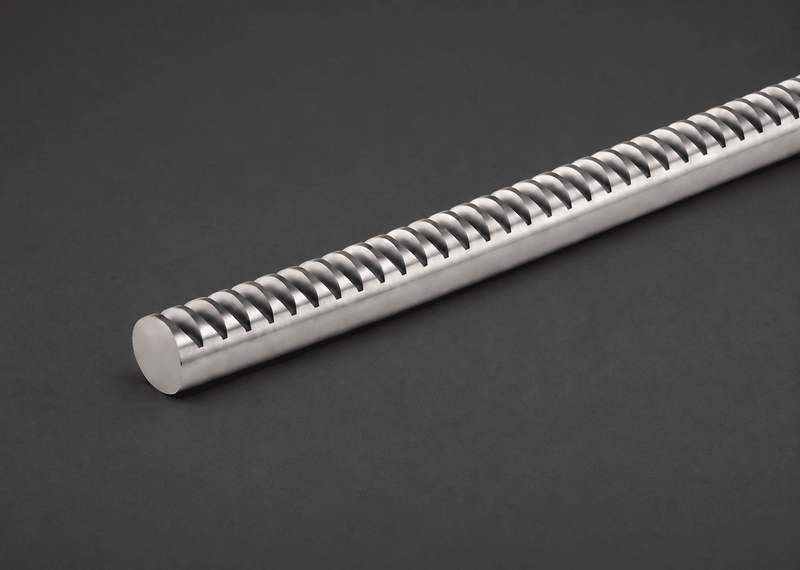

Rundzahnstange Edelstahl 1.4305 Modul 2 – Ø20 mm – 1000 mm – Qualität 9
Alle Ausführungen in Rundzahnstange · 1.4305, Edelstahl — Standardlänge 1000 mm, andere Längen auf Anfrage.
| Bestell-Nr. | Modul | Ø | Länge | Verfügbarkeit | Preis | Menge |
|---|
| Werkstoff | 1.4305, Edelstahl |
| Modul | 2 |
| Modulteilung | gerade, 0° |
| Eingriffswinkel | 20° |
| Durchmesser | Ø20 mm |
| Länge | 1000 mm (Standard, andere Längen auf Anfrage) |
| Verzahnungsqualität | 9h27 mit Bezugsprofil (BP) II nach DIN 867 |
| Befestigungsbohrungen | auf Anfrage |
| Art.-Nr. | 001010002 |
Diese Rundzahnstange Ø20 mm aus Edelstahl 1.4305 ist für kompakte Antriebe in Umgebungen gebaut, in denen Stahl ohne Schutzschicht rosten würde: Reinigungszonen in Lebensmittel- und Getränkeanlagen, Laborautomation, Medizintechnik. Verzahnung und Führungsbahn liegen auf einem Bauteil, das komplett aus nichtrostendem Material besteht – es gibt keine Beschichtung, die sich ablösen könnte.
Die gerade Verzahnung mit Modul 2 fräsen wir in Qualität 9 nach DIN 867. Welche Rolle der Werkstoff in korrosiver Umgebung spielt, beschreibt unser Beitrag Rundzahnstangen aus Edelstahl in korrosiven Umgebungen.
Technische Daten
- Werkstoff: Edelstahl 1.4305 (nichtrostend)
- Modul: 2 – Teilung 6,28 mm, Zahnhöhe 4,5 mm (Bezugsprofil DIN 867)
- Verzahnung: gerade, Eingriffswinkel 20°
- Durchmesser: Ø20 mm
- Verzahnungsqualität: 9, gefräst
- Länge: 1.000 mm
Auslegungshilfe
- Teilung p = π · m: 6,28 mm
- Zahnhöhe h = 2,25 · m: 4,5 mm (Kopfhöhe 2,0 mm, Fußhöhe 2,5 mm)
- Zähne je Meter Stangenlänge: rund 159
- Vorschub je Ritzelumdrehung, gerechnet mit einem Ritzel mit 20 Zähnen: 125,7 mm
- Bezugsprofil: DIN 867, Eingriffswinkel 20°
Der Vorschub je Umdrehung ist nur ein Rechenbeispiel: Er ergibt sich aus Teilung mal Zähnezahl Ihres Ritzels, ist also frei über die Ritzelgröße einstellbar (Modul 2 bleibt dabei gesetzt).
Welches Ritzel passt zu dieser Zahnstange?
Jedes gerade verzahnte Stirnrad mit Modul 2 und 20° Eingriffswinkel nach DIN 867. Die Zähnezahl des Ritzels wählen Sie nach dem gewünschten Vorschub je Umdrehung – die Verzahnung selbst passt unabhängig davon.
Ist eine zusätzliche Oberflächenbehandlung nötig?
Nein. Die Korrosionsbeständigkeit steckt im Werkstoff 1.4305 selbst. Es gibt keine Beschichtung, die abplatzen oder Partikel in den Prozess abgeben könnte – auch nicht an bearbeiteten Stellen.
Lässt sich die Stange nachträglich bearbeiten?
1.4305 ist ein nichtrostender Automatenstahl und gut zerspanbar. Bohrbilder, Absätze, Gewinde oder gekürzte Längen fertigen wir auf Wunsch nach Ihrer Zeichnung.
Wie wird die Rundzahnstange geführt?
Über handelsübliche Gleit- oder Kugelbuchsen auf dem runden Querschnitt – Verzahnung und Führungsbahn liegen auf demselben Bauteil. Das Konstruktionsprinzip beschreibt unser Beitrag Rundzahnstangen als Linearführung.
Woher kommt die Verzahnung?
Aus unserer eigenen Fertigung in Hohenwart: gefräst in Verzahnungsqualität 9 nach DIN 867, jede Charge vermessen und dokumentiert. Alle Größen der Baureihe finden Sie unter Rundzahnstangen aus Edelstahl 1.4305.
