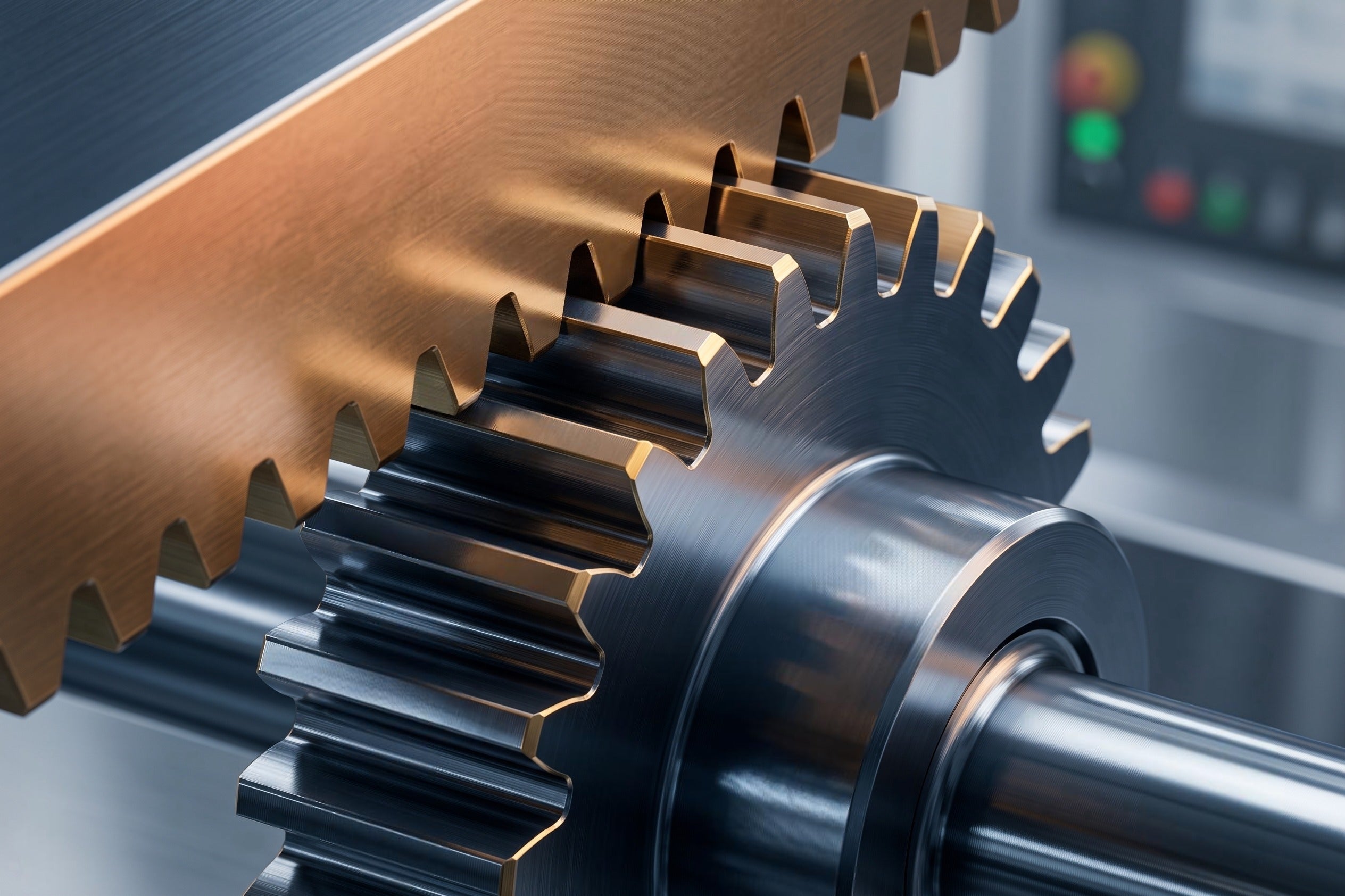

Wer einen Zahnstangentrieb für eine Linearachse auslegt, steht schnell vor einer Vielzahl interdependenter Parameter. Modul, Ritzelzähnezahl, Verfahrweg und Vorschubkraft müssen exakt aufeinander abgestimmt sein, sonst entstehen Positionierfehler, übermäßiger Verschleiß oder eine ineffiziente Antriebsauslegung. Am Ende geht es um ein präzises Gleichgewicht: Zu wenig berechnete Reserve führt zum Systemversagen, zu viel bedeutet unnötige Kosten und Baugröße.
In diesem Beitrag erfahren Sie, wie Sie die wesentlichen Auslegungsschritte systematisch durchführen. Sie lernen, den passenden Modul in Abhängigkeit von Belastung und Teilung zu bestimmen, den erforderlichen Verfahrweg korrekt auf die Zahnstangenlänge umzurechnen und das Ritzel geometrisch sowie dynamisch auf den Antriebsstrang abzustimmen. Darüber hinaus werden Toleranzen, Flankenspiel und Schmierungskonzepte behandelt, die in der Praxis häufig unterschätzt werden. Der Beitrag richtet sich an Konstrukteure und Antriebstechniker mit Grundkenntnissen in der Getriebe- und Maschinenelementeauslegung.
Grundlagen des Zahnstangentriebs
Der Zahnstangentrieb verbindet zwei grundlegende Bewegungsformen der Mechanik: Die Rotationsbewegung eines Ritzels wird in eine geradlinige Translationsbewegung der Zahnstange umgesetzt, oder umgekehrt. Dieses Prinzip liegt Portalachsen, Werkzeugmaschinenvorschüben und Positioniersystemen gleichermaßen zugrunde. Die geometrische Grundlage bildet dabei eine abgewickelte Evolventenverzahnung mit theoretisch unendlich großem Teilkreisdurchmesser, woraus ein geradflankiges Zahnprofil resultiert. Weiterführende Zusammenhänge zur Zahnstange als Maschinenelement beschreibt die einschlägige Fachliteratur ausführlich.
Maßgebliche Grundgrößen der Verzahnungsgeometrie
Die zentrale Kenngröße jeder Verzahnung ist der Modul m. Er definiert die Zahngröße und stellt sicher, dass Ritzel und Zahnstange dieselbe Teilung aufweisen. Die Modulnorm DIN 780 legt genormte Reihen fest, aus denen die gebräuchlichen Werte 2, 2,5, 3 und 4 für mittlere Antriebsaufgaben hervorgehen. Aus dem Modul leiten sich alle weiteren Zahnproportionen direkt ab.
Die Teilung p folgt aus der Formel p = m × π und beschreibt den Abstand zweier aufeinanderfolgender gleichnamiger Zahnflanken auf der Teilungslinie der Zahnstange. Bei Modul 3 ergibt sich beispielsweise eine Teilung von p = 3 × π ≈ 9,42 mm. Dieser Wert ist zugleich Grundlage für die Berechnung des Verfahrwegs: Eine volle Ritzelumdrehung bewegt die Zahnstange um den Betrag m × z × π, wobei z die Zähnezahl des Ritzels bezeichnet. Bei einem Ritzel mit z = 20 und Modul 3 beträgt der Verfahrweg je Umdrehung somit rund 188 mm.
Normiertes Bezugsprofil nach DIN 867
Das Bezugsprofil DIN 867 legt die Zahnproportionen für den Eingriffswinkel von 20 Grad fest. Die Kopfhöhe beträgt ha = m, die Fußhöhe hf = 1,25 × m, woraus eine Gesamtzahnhöhe von h = 2,25 × m folgt. Diese Proportionen gelten unabhängig vom gewählten Modul und sichern die Austauschbarkeit normgerechter Bauteile. Bei Modul 3 ergibt sich damit eine Kopfhöhe von 3 mm und eine Fußhöhe von 3,75 mm. Der Fußfreiheitsanteil von 0,25 × m verhindert Kopfkantenberührung im Eingriff und ist konstruktiv nicht verhandelbar.
Das Zusammenspiel aus Modul, Zähnezahl, Teilung und normiertem Profil bestimmt, welcher Modul für eine gegebene Anwendung geeignet ist. Größere Module erzeugen tragfähigere Zähne bei gleichzeitig größerem Achsabstand und höherem Bauraumbedarf; kleinere Module erlauben feinere Abstufungen des Verfahrwegs, sind aber auf geringere Übertragungskräfte ausgelegt. Eine detaillierte Übersicht zu Zahnstange-Ritzel-Systemen und deren Auslegung veranschaulicht diese Zusammenhänge anhand konkreter Anwendungsbeispiele. Für die Auslegung im konkreten Projekt empfiehlt sich, ausgehend vom erforderlichen Verfahrweg und der verfügbaren Ritzelzähnezahl zunächst den Modul festzulegen und anschließend Werkstoff sowie Verzahnungsqualität darauf abzustimmen.
Den richtigen Modul auswählen
Der Modul ist die grundlegende Kenngröße jeder Verzahnung und damit der erste Parameter, den Konstrukteure bei der Auslegung eines Zahnstangentriebs festlegen müssen. Er bestimmt unmittelbar die Zahngröße, die Teilung sowie die Zahnhöhe und legt damit fest, welche Kräfte im Eingriff übertragen werden können. Die Teilung ergibt sich nach der Beziehung p = m × π, die Kopfhöhe beträgt ha = m und die Fußhöhe hf = 1,25 × m. Größere Modulwerte bedeuten folglich größere Zähne, eine gröbere Teilung und eine höhere Tragfähigkeit bei gleichzeitig wachsendem Bauraum.
WSP Präzision fertigt gefräste Zahnstangen in den Modulen 2, 2,5, 3 und 4, jeweils in der Standardlänge 1000 mm, nach dem Bezugsprofil DIN 867 mit 20 Grad Eingriffswinkel und der Verzahnungsqualität 8 nach DIN 3962.
Modulwahl nach Anwendungsfall
Die Module 2 und 2,5 eignen sich für Positionier- und Handhabungsaufgaben, bei denen geringe Kräfte wirken und die geometrische Genauigkeit im Vordergrund steht. Typische Einsatzfelder sind Greifsysteme, Messmaschinen oder leichte Linearachsen. Die feinere Verzahnung erlaubt eine höhere Auflösung des Verfahrwegs bei vorgegebenem Ritzelmodul.
Die Module 3 und 4 sind für Anwendungen ausgelegt, bei denen höhere Antriebskräfte auftreten: Werkzeugmaschinenachsen, Portalachsen oder schwere Handhabungssysteme stellen typische Beispiele dar. Der größere Zahnquerschnitt verteilt die Belastung auf eine breitere Flanke und erhöht damit die Robustheit des Triebs.
Paarungspflicht zwischen Zahnstange und Ritzel
Eine konstruktiv zwingend zu beachtende Randbedingung ist die Modulgleichheit im Eingriff: Zahnstange und Ritzel müssen denselben Modul aufweisen. Eine Paarung unterschiedlicher Module ist geometrisch nicht möglich, da Teilung und Zahnprofil nicht übereinstimmen. Bei der Bestellung ist daher sicherzustellen, dass das verwendete Ritzel im gleichen Modul gefertigt ist wie die gewählte Zahnstange. Für Rückfragen zur Auslegung steht info@wsp-praezision.de zur Verfügung.
Verfahrweg aus Modul und Ritzelzähnezahl berechnen
Der Verfahrweg der Zahnstange pro vollständiger Ritzelumdrehung entspricht dem Teilkreisumfang des Ritzels. Die maßgebliche Formel lautet:
s = z × m × π
Dabei ist z die Zähnezahl des Ritzels und m der Modul in Millimetern. Diese Beziehung ergibt sich unmittelbar aus der Zahnteilung p = m × π, denn jeder Zahn des Ritzels schiebt die Zahnstange um genau eine Teilung weiter. Bei z Zähnen pro Umdrehung ergibt sich der Gesamtverfahrweg als Produkt aus Zähnezahl und Teilung.
Rechenbeispiel Modul 3, 20 Zähne
Für ein Ritzel mit Modul 3 und einer Zähnezahl von 20 berechnet sich der Teilkreisdurchmesser zu d = m × z = 3 × 20 = 60 mm. Der Verfahrweg pro Umdrehung ergibt sich damit zu s = π × 60 ≈ 188,5 mm. Dieser Wert ist die Grundlage für die Positionierauslegung: Soll eine Achse einen Verfahrweg von 500 mm zurücklegen, sind bei diesem Ritzel knapp 2,65 Umdrehungen des Antriebs erforderlich. Die Formel lässt sich ebenso für die Berechnung von Zahnstangengetrieben einsetzen, um Vorschubgeschwindigkeit und Drehmoment aufeinander abzustimmen.
Zähnezahl aus Geschwindigkeit und Antriebsdrehzahl ableiten
Ist die gewünschte Lineargeschwindigkeit v in mm/s sowie die Antriebsdrehzahl n in 1/min bekannt, lässt sich die erforderliche Zähnezahl des Ritzels direkt rückrechnen. Aus v = (π × m × z × n) / 60 folgt:
z = (60 × v) / (π × m × n)
Diese Umstellung erlaubt die gezielte Auslegung, ohne iterativ verschiedene Ritzelgrößen zu prüfen. Das Ergebnis ist anschließend auf einen ganzzahligen, normgerechten Wert zu runden; der Modul muss dabei nach DIN 780 aus der Normreihe gewählt werden.
Verfahrwege über 1000 mm und Stoßstellengeometrie
Überschreitet der geforderte Verfahrweg die Standardlänge einer einzelnen Zahnstange von 1000 mm, werden mehrere Segmente in Reihe montiert. An den Stoßstellen muss die Zahnteilung beider Segmente lückenlos anschließen, damit der Ritzeleingriff unterbrechungsfrei bleibt und keine Positionierfehler entstehen. Die Stirnflächen sind daher maßhaltig zu bearbeiten, und die Einbaulage der Segmente ist vorab auf ganzzahlige Vielfache der Teilung abzustimmen. Werden Sonderlängen, abweichende Querschnitte oder definierte Endbearbeitungen benötigt, fertigt WSP Präzision diese nach Kundenzeichnung in eigener Produktion, ohne Weitergabe an Unterlieferanten. Für Rückfragen zur Auslegung steht info@wsp-praezision.de zur Verfügung.
Bauformen: Vierkant-Zahnstange und Rundzahnstange
WSP Präzision fertigt Zahnstangen in zwei grundlegenden Bauformen, die sich in ihrem Querschnittsprofil, ihrer Befestigungsmethode und ihrem Einsatzbereich deutlich voneinander unterscheiden. Die Wahl der richtigen Bauform ist kein untergeordnetes Detail, sondern beeinflusst unmittelbar die Einbausituation, die Art der Klemmung oder Schraubbefestigung sowie die erreichbare Führungsgenauigkeit des gesamten Triebs.
Vierkant-Zahnstangen
Vierkant-Zahnstangen sind das klassische Bauelement für Linearachsen in Maschinen- und Anlagenbau. Der rechteckige Querschnitt ermöglicht eine definierte Auflage auf ebenen Trägerflächen und eine einfache Schraubbefestigung. Das Sortiment von WSP Präzision umfasst Querschnitte von 20 × 20 mm bis 40 × 40 mm in den Modulen 2, 2,5, 3 und 4. Beide Verzahnungsarten stehen zur Verfügung: die geradverzahnte Ausführung sowie die schrägverzahnte Ausführung.
Bei geradverzahnten Zahnstangen greift jeder Zahn schlagartig ein und aus, was bei höheren Geschwindigkeiten zu periodischen Kraftstößen führen kann. Schrägverzahnte Ausführungen vermeiden diesen Effekt durch den gleitenden Eingriff mehrerer Zähne gleichzeitig; die Last wird damit gleichmäßiger über die Verzahnungsbreite verteilt, und der Trieb läuft merklich ruhiger. Dieser Vorteil hat jedoch eine konstruktive Konsequenz: Schrägverzahnungen erzeugen eine Axialkraft am Ritzel, die durch eine geeignete axiale Lagerung aufgenommen werden muss. Dieser Punkt ist bei der Lagerauslegung frühzeitig zu berücksichtigen.
Rundzahnstangen
Rundzahnstangen stellen eine eigenständige Bauform dar, die aus Vollmaterial gefertigt wird. Der Außendurchmesser entspricht dem Zehnfachen des gewählten Moduls, sodass bei Modul 3 ein Stabdurchmesser von 30 mm resultiert. Die Verzahnung wird in eine plan gefräste Abflachung des Rundmaterials eingebracht; das Ergebnis ist eine Zahnstange, die auf der Verzahnungsseite plan und auf der gegenüberliegenden Seite rund ist.
Diese Querschnittsform eröffnet spezifische konstruktive Möglichkeiten. Rundzahnstangen lassen sich in runden Bohrungen oder Klemmlagern führen und drehen, was besonders bei Linearführungsaufgaben mit gleichzeitiger Rotationsfreiheit vorteilhaft ist. Typische Anwendungen sind Schubstangen, Hebe- und Absenkeinheiten sowie kombinierte Linear-Dreh-Achsen. Die runde Außenkontur erleichtert zudem die Zentrierung und Montage in Spannfuttern oder Rundbuchsen, ohne dass planparallele Anlageflächen erforderlich sind.
Für Auslegungsfragen zu beiden Bauformen steht das Team unter info@wsp-praezision.de zur Verfügung.
Werkstoffwahl nach Einsatzbedingung
Der Werkstoff einer Zahnstange bestimmt nicht nur ihre mechanischen Eigenschaften, sondern beeinflusst auch die Fertigungsfolge, mögliche Wärmebehandlungen und die Eignung für spezifische Umgebungsbedingungen. Die Werkstoffentscheidung sollte deshalb so früh wie möglich in der Konstruktionsphase getroffen werden.
Vergütungsstahl C45 C+N
Vergütungsstahl C45 C+N (Werkstoffnummer 1.0503) ist der Standardwerkstoff im WSP-Sortiment und deckt den überwiegenden Teil der Anwendungen im Maschinen- und Anlagenbau ab. Die Bezeichnung C+N kennzeichnet den Lieferzustand: kalt gezogen (+C) und normalgeglüht (+N). Daraus ergibt sich eine gleichmäßige Gefügestruktur mit reproduzierbaren Kennwerten über die gesamte Stablänge — die Voraussetzung für maßhaltiges Fräsen der Verzahnung. Eine gehärtete Randschicht ist damit nicht verbunden; wo höhere Verschleißfestigkeit gefordert ist, lässt sich die Zahnflanke nachträglich induktiv härten. Dieser Werkstoff bietet gute Zerspanbarkeit, definierte Dauerfestigkeit und eignet sich für Triebe mit mittleren bis höheren Belastungen in trockener oder geschmierter Umgebung.
Edelstahl 1.4305 für korrosive und hygienische Anwendungen
Wenn korrosive Medien, erhöhte Luftfeuchtigkeit oder hygienische Anforderungen vorliegen, etwa in der Lebensmittel- oder Medizintechnik, wird Edelstahl 1.4305 eingesetzt. Dieser austenitische Stahl bietet gute Beständigkeit gegen viele wässrige Medien und Reinigungsmittel sowie eine glatte, gut zu reinigende Oberfläche. Zu beachten ist, dass austenitische Edelstähle in chloridhaltiger Umgebung bei erhöhten Temperaturen zur Spannungsrisskorrosion neigen können; in solchen Fällen empfiehlt sich eine Anfrage an info@wsp-praezision.de zur Klärung des geeigneten Werkstoffs.
POM für schmierfreie Leichtlaufanwendungen
Polyoxymethylen (POM) eignet sich für Anwendungen, bei denen Geräuschemissionen minimiert und auf Schmierung verzichtet werden soll. Der Kunststoff zeichnet sich durch niedrige Reibwerte, gute Dimensionsstabilität und chemische Beständigkeit gegenüber einer Reihe von Medien aus. Seine Einsatzgrenzen liegen bei den übertragbaren Kräften: POM ist auf Anwendungen mit geringen Lasten beschränkt und nicht für hochdynamische oder stoßbelastete Triebe geeignet.
Sonderwerkstoffe auf Anfrage
Für Anforderungen, die über das Standardprogramm hinausgehen, stehen 42CrMo4 und 1.4404 als Sonderwerkstoffe zur Verfügung. 42CrMo4 eignet sich bei hochdynamischen Belastungen, da Vergüten die Streckgrenze auf Werte um 900 N/mm² anheben kann. Edelstahl 1.4404 (316L) bietet gegenüber 1.4305 eine erhöhte Beständigkeit gegen chloridhaltige Medien. Diese Werkstoffe beeinflussen die Fertigungsfolge unmittelbar: Wärmebehandlungen müssen in der Planung berücksichtigt werden, da sie den Bearbeitungsablauf, etwa die Reihenfolge von Fräsen, Härten und Schleifen, festlegen. Für Auslegungsfragen zur Werkstoffauswahl steht info@wsp-praezision.de zur Verfügung.
Verzahnungsqualität und Normbezug
Die gefrästen Zahnstangen von WSP Präzision werden in Verzahnungsqualität 8 nach DIN 3962 gefertigt. Das Bezugsprofil folgt DIN 867 mit einem Eingriffswinkel von 20 Grad, der sich als branchenweiter Standard für gerade und schräg verzahnte Zahnstangen durchgesetzt hat. Aus diesem Eingriffswinkel ergeben sich definierte Zahnflankengeometrien, die eine stabile Kraftübertragung und ein geringes Spielverhalten im Eingriff mit dem Ritzel sicherstellen.
Qualitätsstufe 8 nach DIN 3962 deckt die überwiegende Mehrheit der Antriebs- und Positionieraufgaben im allgemeinen Maschinenbau ab. Portalachsen, Handhabungssysteme und lineare Vorschubachsen werden typischerweise mit dieser Toleranzklasse ausgeführt, sofern keine hochdynamischen oder messtechnisch anspruchsvollen Anforderungen vorliegen. Zum Einordnen: Niedrigere Qualitätsnummern nach DIN 3962 bedeuten engere Toleranzen und erfordern entsprechend höheren Fertigungsaufwand. Qualität 8 stellt dabei ein bewährtes Verhältnis zwischen fertigungstechnischem Aufwand und erreichbarer Laufgenauigkeit dar.
Die gleichbleibende Einhaltung dieser Qualitätsstufe wird durch das Qualitätsmanagementsystem von WSP Präzision abgesichert, das nach DIN EN ISO 9001:2015 zertifiziert ist. Die Zertifizierung verpflichtet zu dokumentierten Prozessen, regelmäßiger Messtechnik und systematischer Fehlerverfolgung, was bei der Serienfertigung ebenso gilt wie bei Einzelstücken nach Kundenzeichnung.
Für Anwendungen mit besonders engen Positioniertoleranzen oder erhöhten Anforderungen an die Laufruhe können abweichende Qualitätsstufen erforderlich sein. Solche Anforderungen lassen sich nicht pauschal bewerten, sondern müssen projektbezogen geprüft werden. Für eine fachliche Einschätzung steht das Team unter info@wsp-praezision.de zur Verfügung.
Fertigung nach Zeichnung für Sonderanforderungen
Während Standardlängen von 1000 mm und Querschnitte im Bereich von 20 x 20 bis 40 x 40 mm einen Großteil der gängigen Anwendungen im Maschinen- und Anlagenbau abdecken, entstehen in der Praxis regelmäßig Anforderungen, die über dieses Raster hinausgehen. Für solche Fälle fertigt WSP Präzision Zahnstangen nach Kundenzeichnung als Zeichnungsteile, ohne Weitergabe an Unterlieferanten.
Mögliche Sonderausführungen
Das Spektrum der umsetzbaren Sonderausführungen ist breit. Abweichende Längen ermöglichen die Anpassung an vorgegebene Achslängen oder Rahmenbaumaße, ohne dass konstruktiv Kompromisse eingegangen werden müssen. Bohrbilder und Gewindezapfen erlauben eine direkte Befestigung der Zahnstange ohne separate Halteelemente. Abflachungen an definierten Stellen sowie bearbeitete Enden, etwa mit Fase, Eindrehung oder Absatz, sind ebenfalls realisierbar und erleichtern die Integration in bestehende Baugruppen.
Härtung der Zahnflanken
Bei Anwendungen mit dauerhaft hoher Belastung oder häufig wechselnden Kräften lässt sich die Verschleißbeständigkeit der Zahnflanken durch Härtung gezielt erhöhen. Diese Option ist auf Anfrage verfügbar und wird in Abstimmung mit dem Werkstoff und dem vorgesehenen Einsatzbereich festgelegt. Für verbindliche Auslegungsempfehlungen steht info@wsp-praezision.de zur Verfügung.
Fertigung im eigenen Werk
Einzelstücke und Kleinserien werden ausschließlich im eigenen Werk in Hohenwart gefertigt. Die gesamte Wertschöpfung, von der Bearbeitung des Rohmaterials bis zur abschließenden Qualitätsprüfung nach DIN EN ISO 9001:2015, bleibt damit im Haus. Anfragen für Zeichnungsteile können über das Anfrageformular unter wsp-praezision.de/pages/zeichnungsteile eingereicht werden, idealerweise mit Zeichnung, Werkstoffangabe und Stückzahl.
Fazit
Die Auslegung eines Zahnstangentriebs ist kein isolierter Rechenschritt, sondern ein durchgängiger Abstimmungsprozess: Modul, Ritzelzähnezahl, Verfahrweg und Werkstoff bedingen sich gegenseitig und müssen als Gesamtsystem betrachtet werden. Wer einen dieser Parameter ändert, beeinflusst zwangsläufig die anderen. Die normierten Grundgrößen nach DIN 867 und DIN 3962 schaffen dabei die konstruktive Basis, auf der sich Verzahnungsgeometrie, Toleranzen und Paarungsparameter verlässlich definieren lassen.
Die Wahl der Bauform folgt den konkreten Einsatzbedingungen: Vierkant-Zahnstangen eignen sich für klassische Lineartriebe mit definierter Befestigungsgeometrie, Rundzahnstangen dort, wo eine drehbare Ausrichtung im Einbauraum gefordert ist. Gerade Verzahnung vereinfacht Montage und Fertigung; schräge Verzahnung verbessert den Lauf bei höheren Geschwindigkeiten, erzeugt aber Axialkräfte, die in der Lagerauslegung zu berücksichtigen sind. Auch der Werkstoff folgt dieser Logik: C45 C+N als bewährter Standard, 1.4305 für korrosive Umgebungen, POM für schmierfreie Leichtlastanwendungen.
Weiterführende Informationen zu Zahnstangen, Modulen und Auslegungsgrundlagen sind unter wsp-praezision.de/blogs/neuigkeiten/zahnstange zusammengestellt. Bei konkreten Auslegungsfragen, die über allgemeine Konstruktionshinweise hinausgehen, steht das Team von WSP Präzision unter info@wsp-praezision.de zur Verfügung.
