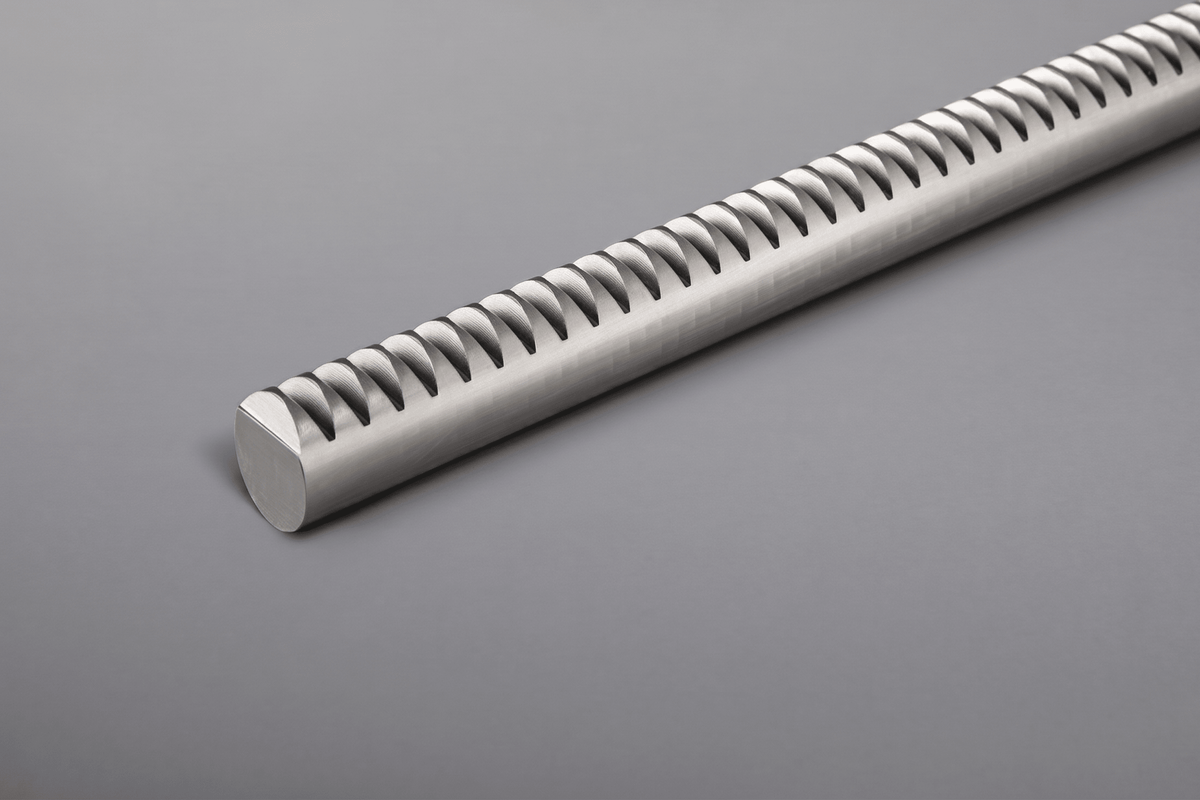

Die Rundzahnstange Modul 4 ist das kräftigste Format in unserem Rundzahnstangen-Programm: Ø 40 mm Vollmaterial aus C45, gefräste Verzahnung in Qualität 8. Sie kommt überall dort zum Einsatz, wo hohe Vorschub- und Hubkräfte übertragen werden müssen, ohne dass Platz für eine großformatige Vierkant-Zahnstange samt Anschraubfläche vorhanden ist.
Warum Modul 4 deutlich mehr trägt
Die Belastbarkeit einer Verzahnung wächst überproportional mit dem Modul: Mit der Zahngröße steigen Zahndicke und Zahnfußquerschnitt, sodass ein Zahn im Modul 4 ein Vielfaches der Kraft eines Modul-2-Zahns überträgt. Gleichzeitig bietet der Ø-40-Querschnitt aus C45 hohe Biegesteifigkeit – wichtig bei frei auskragenden Hubanwendungen, bei denen die Stange selbst als tragendes Element wirkt.
Kurz gesagt: Modul 4 ist die richtige Wahl, wenn Modul 2 und 3 rechnerisch an ihre Grenzen kommen – etwa bei schweren Hubtischen, großen bewegten Massen oder stoßartiger Belastung.
Typische Anwendungen
-
Schwere Hubantriebe: Hubtische, Hebebühnen und Werkstückträger, bei denen die Rundzahnstange gleichzeitig als geführte Hubstange dient.
-
Anlagen- und Stahlwasserbau: Schieber-, Klappen- und Wehrantriebe mit hohen Stellkräften und geringen Verfahrgeschwindigkeiten.
-
Spannsysteme: Kraftvolle Spann- und Verriegelungsbewegungen im Vorrichtungs- und Werkzeugbau.
-
Sondermaschinenbau: Überall, wo hohe Kräfte formschlüssig, spielarm und ohne Hydraulik übertragen werden sollen.
Hinweise zur Auslegung
-
Vorschubkraft mit Sicherheitsfaktor bestimmen: Bei stoßartiger oder wechselnder Last empfehlen wir Faktor 2 bis 3 auf die statische Auslegung.
-
Knickung prüfen: Bei langen, auf Druck belasteten Hubstangen ist die freie Knicklänge zu kontrollieren – der Ø-40-Querschnitt bietet hier deutliche Reserven gegenüber kleineren Durchmessern.
-
Ritzel passend wählen: Ein Ritzel nach DIN 867, Modul 4, gerade verzahnt. Größere Zähnezahlen (ab ca. 17) reduzieren Flankenpressung und Ungleichförmigkeit.
-
Führung und Verdrehsicherung vorsehen: Die Stange sollte nahe am Zahneingriff geführt sein, damit die Zahnkräfte nicht als Biegung auf die Führung wirken.
-
Schmierung: Ein haftfähiges Verzahnungsfett verlängert die Lebensdauer im Dauerbetrieb erheblich.
Bei erhöhtem Verschleißrisiko kann die Verzahnung induktiv gehärtet werden – sprechen Sie uns an.
Häufige Fragen
Welche Länge ist verfügbar? Standard 1000 mm. Für längere Hübe lassen sich Rundzahnstangen teilungsrichtig stoßen; Sonderlängen fertigen wir nach Zeichnung.
Gibt es Modul 4 auch in Edelstahl? Ja, aus 1.4305 für korrosive Umgebungen – siehe Rundzahnstangen aus Edelstahl.
Kann WSP Bearbeitungen wie Gewindezapfen anbringen? Ja. Als Hersteller liefern wir einbaufertige Rundzahnstangen mit Zapfen, Einstichen, Abflachungen oder Querbohrungen nach Ihrer Zeichnung.
Direkt bestellen
Die Rundzahnstange Modul 4 (Ø 40 mm, C45, Qualität 8 gefräst) und alle weiteren Größen finden Sie im Shop: Rundzahnstangen aus C45. Made in Germany, kurze Lieferzeiten, seit über 30 Jahren.
