Wer eine Zahnstange kauft, stößt unweigerlich auf die Angabe „Qualität 8". Doch was steckt hinter dieser Zahl – und warum ist sie für die meisten Anwendungen im Maschinenbau der Sweet Spot aus Präzision und Wirtschaftlichkeit? In diesem Beitrag erklären wir, was Verzahnungsqualität 8 bedeutet, wie gefräste Zahnstangen aus C45 entstehen und worauf Sie bei der Auswahl achten sollten.
Was bedeutet Verzahnungsqualität 8?
Die Verzahnungsqualität nach DIN 3962 beschreibt, wie genau die tatsächliche Verzahnung dem idealen Profil entspricht. Die Skala reicht von Qualität 1 (höchste Präzision, z. B. für Messgeräte) bis Qualität 12 (grobe Verzahnungen). Bewertet werden unter anderem Teilungsabweichung, Profilabweichung und Rundlauf- bzw. Geradheitsfehler.
Qualität 8 ist die klassische Güte für gefräste Verzahnungen: präzise genug für ruhigen, gleichmäßigen Lauf in Linearantrieben, Handhabungssystemen und Werkzeugmaschinen – und gleichzeitig deutlich wirtschaftlicher als geschliffene Verzahnungen der Qualitäten 5 bis 6, die erst bei sehr hohen Verfahrgeschwindigkeiten oder Positionieranforderungen im µm-Bereich nötig werden.

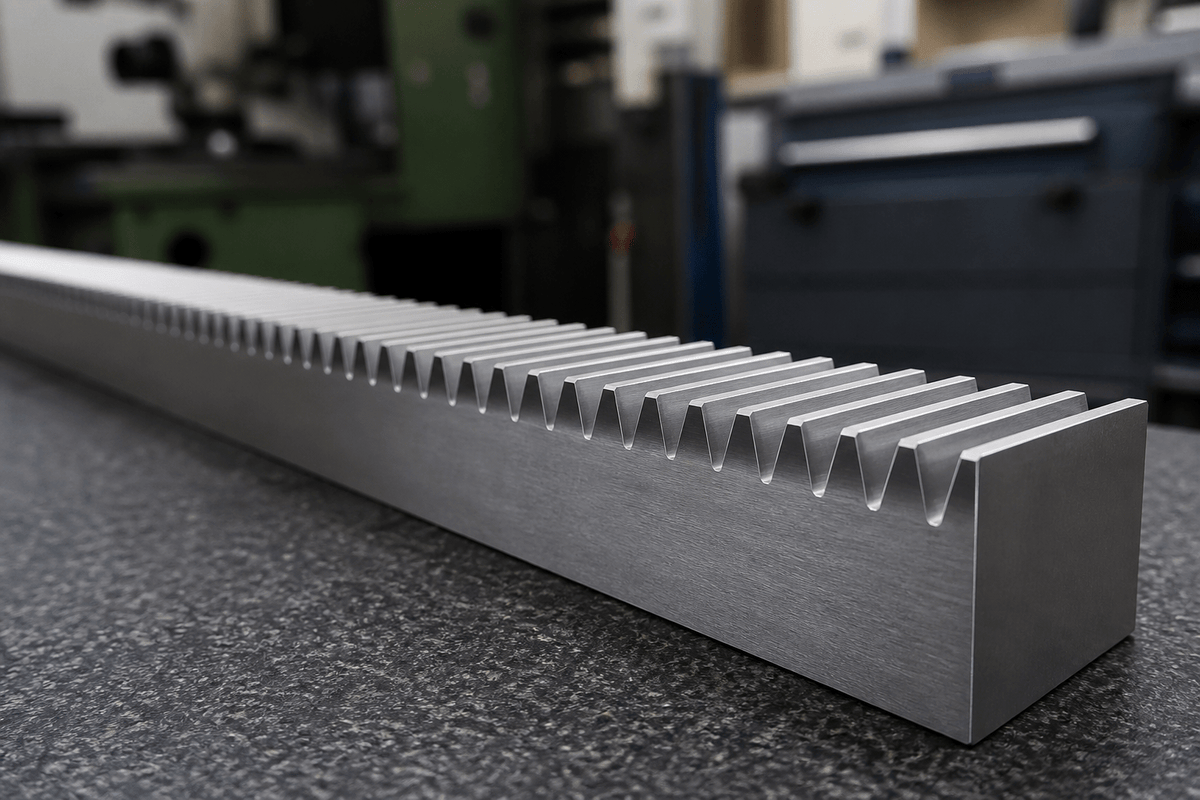

So entsteht eine gefräste Zahnstange bei WSP
Bei WSP Präzision werden Zahnstangen auf modernen Zahnstangenfräsmaschinen gefertigt, unter anderem auf einer Habrama ZFM compact 2200. Der Ablauf:
-
Materialvorbereitung: Der Rohstahl C45 C+N wird abgelängt und auf Maß bearbeitet – planparallele Auflageflächen sind die Basis jeder präzisen Verzahnung.
-
Verzahnungsfräsen: Die Zähne werden mit Profilfräsern nach dem Bezugsprofil der DIN 867 (Eingriffswinkel 20°) eingebracht. Teilung und Zahnhöhe ergeben sich aus dem Modul.
-
Qualitätsprüfung: Teilungs- und Profilmessung stellen sicher, dass jede Zahnstange die Qualität 8 einhält – dokumentiert im Rahmen unseres nach DIN EN ISO 9001:2015 zertifizierten Qualitätsmanagements.
Warum C45 C+N als Werkstoff?
C45 ist ein Vergütungsstahl mit rund 0,45 % Kohlenstoff. Im Zustand C+N (normalisiert) bietet er ein gleichmäßiges, feinkörniges Gefüge – das bedeutet gute Zerspanbarkeit, hohe Verschleißfestigkeit im Zahneingriff und die Option, die Verzahnung bei Bedarf induktiv zu härten. Für die große Mehrheit der Linearantriebe ist C45 damit die wirtschaftlichste Wahl. Mehr dazu lesen Sie in unserem Beitrag über C45 als Zahnstangenwerkstoff.
Typische Anwendungen
-
Linearachsen in Werkzeug- und Sondermaschinen
-
Handhabungs- und Automatisierungstechnik
-
Hub- und Verstellantriebe im Anlagenbau
-
Positionierantriebe in der Medizintechnik
Häufige Fragen
Reicht Qualität 8 für meine Anwendung? Für Verfahrgeschwindigkeiten bis etwa 60–90 m/min und normale Positionieranforderungen: ja. Erst bei hochdynamischen Achsen oder µm-genauer Positionierung lohnt sich eine geschliffene Verzahnung – sprechen Sie uns an, wir fertigen auch Qualität 7 und 6.
Welche Längen sind lieferbar? Standard ist 1000 mm. Sonderlängen und Zahnstangen nach Zeichnung fertigen wir kurzfristig – als Hersteller ohne Umwege.
Passt jedes Ritzel? Jedes Ritzel nach DIN 867 mit gleichem Modul und gerader Verzahnung greift korrekt ein.
Direkt vom Hersteller bestellen
Alle gefrästen Zahnstangen in Qualität 8 aus C45, Modul 2 bis 4, finden Sie in unserem Shop: Zahnstangen Qualität 8 aus C45. Made in Germany, kurze Lieferzeiten, seit über 30 Jahren.
