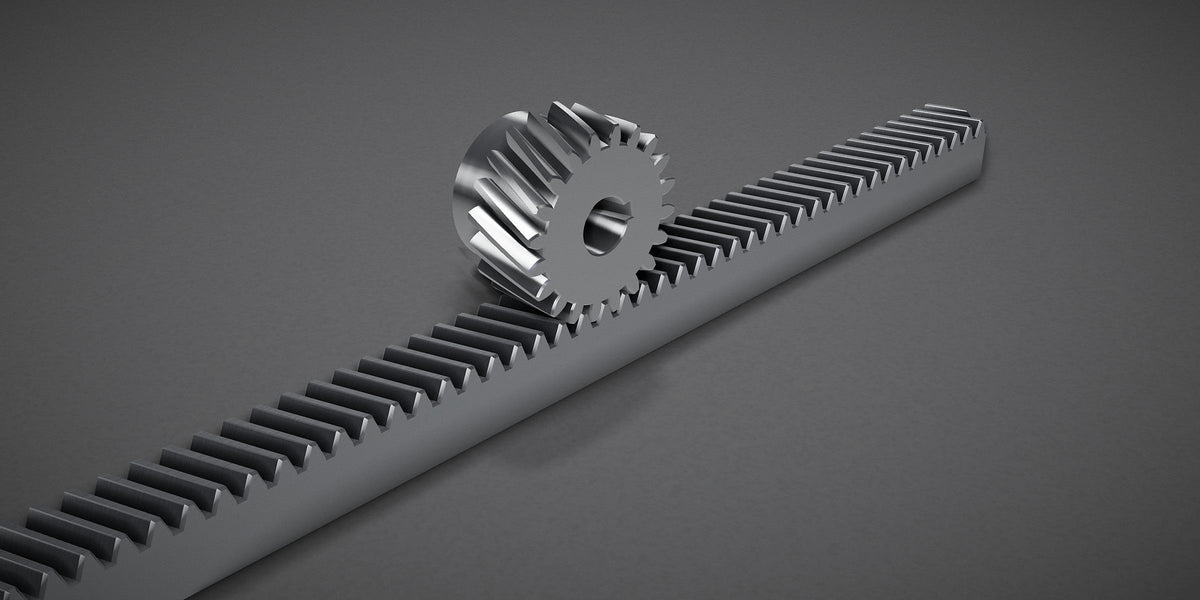

Wer eine Zahnstange aus C45 auswählt, steht früher oder später vor einer Grundsatzfrage: Geradverzahnung oder Schrägverzahnung? Die Antwort ist selten trivial, denn sie hängt nicht vom Bauteil allein ab, sondern vom gesamten Systemkontext. Schrägverzahnte Zahnstangen bieten messbare Vorteile bei Tragfähigkeit und Laufruhe, erzeugen jedoch zwangsläufig Axialkräfte, die das Lagerungskonzept unmittelbar beeinflussen und den konstruktiven Aufwand erhöhen.
Dieser Beitrag liefert keine allgemeine Einführung in die Verzahnungsgeometrie, sondern eine konkrete Entscheidungshilfe für erfahrene Konstrukteure und Einkäufer. Im Mittelpunkt steht die Frage, unter welchen Lastbedingungen, Geräuschvorgaben und Genauigkeitsanforderungen der Mehrpreis einer schrägverzahnten Ausführung tatsächlich gerechtfertigt ist. Dazu werden das unterschiedliche Eingriffs- und Lastverhalten beider Bauformen analysiert, die relevanten Normenvorgaben nach DIN 3962 eingeordnet sowie Axialkräfte als zentrales Gegenargument bewertet. Eine strukturierte Entscheidungsmatrix schließt den Vergleich ab und ermöglicht eine systembasierte Auswahl, die über die Betrachtung des Einzelbauteils hinausgeht.
Grundlegende Unterschiede im Eingriff
Der entscheidende geometrische Unterschied beginnt im Eingriffspunkt selbst. Bei geradverzahnten Zahnstangen trifft jeder Zahn des Ritzels über die gesamte Zahnbreite gleichzeitig auf den Gegenzahn; der Eingriff erfolgt schlagartig, was Stoßkräfte und periodische Anregungen erzeugt. Bei schrägverzahnten Ausführungen läuft der Zahn hingegen gleitend in den Eingriff: Der Kontakt beginnt an einer Zahnkante und wandert kontinuierlich über die Zahnbreite, bis er an der gegenüberliegenden Kante endet.
Überdeckungsgrad und Kraftverteilung
Dieser schräge Zahnverlauf bewirkt, dass sich der Eingriff aufeinanderfolgender Zähne zeitlich überlappt. Der Überdeckungsgrad liegt dadurch konstruktiv über 1, sodass stets mehrere Zähne gleichzeitig Last tragen. Die Zahnnormalkraft verteilt sich auf diese Zähne, die Flächenpressung je Einzelzahn sinkt, und die Kraftübertragung verläuft gleichmäßiger als bei der geradverzahnten Bauform. Wie sich dieser Effekt auf die tatsächliche Tragfähigkeit auswirkt, behandelt der folgende Abschnitt zu Lastverhalten und Tragfähigkeit.
Axialkraftkomponente als Systemfrage
Die Schrägverzahnung erzeugt zwangsläufig eine Axialkraftkomponente, die aus der Zerlegung der Zahnnormalkraft entlang des Schrägungswinkels resultiert. Bei der Geradverzahnung entfällt diese Komponente vollständig, da Zahn- und Umfangskraft in derselben Ebene liegen. Dieser Unterschied ist keine Detailfrage; er bestimmt das gesamte Lagerungskonzept des Ritzels. Wie die Lagerung darauf ausgelegt werden muss, wird im Abschnitt zu Axialkräften und Lagerungskonzept ausgeführt. Einen Überblick über die normative Berechnungsgrundlage beider Bauformen bietet der Beitrag Geradverzahnung und Schrägverzahnung im Berechnungsvergleich.
Geometrische Kenngrößen im Vergleich
Die Teilung ergibt sich für beide Verzahnungsarten im Normalschnitt aus p = m x π. Bei der Schrägverzahnung ist dabei zwischen Normalmodul (m_n) und Stirnmodul (m_t) zu unterscheiden: Der Normalmodul beschreibt das Profil senkrecht zur Zahnflanke, der Stirnmodul liegt in der Bewegungsebene des Triebs. Das Bezugsprofil nach DIN 867 gilt für beide Bauformen. Diese Profilgeometrie bleibt auch bei schrägverzahnten Zahnstangen unverändert, was die Paarbarkeit mit handelsüblichen Schrägverzahnungsritzeln erleichtert. Hintergründe zur modulabhängigen Auslegung finden sich im Beitrag Gefräste Zahnstangen versus gezogene Profile: Was den Unterschied macht.
Lastverhalten und Tragfähigkeit je Eingriffslänge
Wie im Abschnitt zum Eingriff dargelegt, verteilt der erhöhte Überdeckungsgrad die Last auf mehrere Zähne gleichzeitig. Bei gleichem Modul und gleicher Eingriffslänge kann eine schrägverzahnte Zahnstange aus C45 daher höhere Umfangskräfte übertragen als die geradverzahnte Ausführung. Dieser Vorteil ist kein theoretischer Grenzwert, sondern wirkt sich im Betrieb direkt auf die Lebensdauer aus, sofern das Lastprofil die Zahnsubstanz tatsächlich beansprucht.
Wo der Vorteil trägt und wo nicht
Für Dauerbetrieb unter wechselnder oder stoßartiger Belastung ist der Tragfähigkeitsvorteil am größten. Portalachsen in Handhabungsanlagen und Vorschubachsen in Werkzeugmaschinen arbeiten typischerweise mit hohen Zyklusfrequenzen und variablen Lastspitzen; genau hier entlastet die verteilte Kraftübertragung die einzelnen Zahnflanken und verlängert die Standzeit.
Bei einfachen Positionieraufgaben mit geringen Kräften und niedrigen Zyklusfrequenzen verhält sich das anders. Wenn die übertragene Umfangskraft weit unterhalb der Tragfähigkeitsgrenze einer geradverzahnten Zahnstange liegt, bleibt der Mehraufwand der Schrägverzahnung ohne spürbaren Nutzeffekt. Die Auslegungsreserve ist bereits durch die geradverzahnte Bauform gedeckt, und der zusätzliche Konstruktionsaufwand für die Axialkraftlagerung rechnet sich nicht.
Eine Hilfestellung bei der Modulwahl im Kontext der Lastauslegung bietet der Beitrag Den richtigen Modul wählen; eine Übersicht über alle Bauformen einschließlich der schrägverzahnten Ausführungen findet sich unter Bauformen im Vergleich: Gerade, Schräg und Rund. Für verbindliche Auslegungsrechnungen nach konkretem Lastprofil und Modul empfiehlt sich eine direkte Anfrage an info@wsp-praezision.de.
Laufruhe und Geräuschentwicklung
Wie im Abschnitt zu den grundlegenden Unterschieden dargelegt, bewirkt der gleitende Eingriff der Schrägverzahnung einen kontinuierlichen Kraftanstieg und verringert die Anregungsfrequenz deutlich. Das Ergebnis ist ein spürbar ruhigerer Lauf, der sich sowohl in der Schallemission als auch in der Körperschalleinleitung ins Maschinengestell bemerkbar macht.
Anwendungen mit Geräuschvorgaben
Dieser Unterschied ist überall dort entscheidend, wo Geräuschvorgaben Teil der Auslegungsanforderung sind. Handhabungsanlagen in Reinräumen, medizintechnische Geräte und Prüfmaschinen arbeiten häufig in Umgebungen, in denen Schallentwicklung entweder normativ begrenzt oder aus Funktionsgründen niedrig zu halten ist. In diesen Fällen liefert die Schrägverzahnung den Vorteil ohne zusätzliche Dämmmaßnahmen am Gehäuse oder an der Führungsstruktur.
Bei hohen Verfahrgeschwindigkeiten im Dauerbetrieb, wie sie in CNC-Fertigungsanlagen und Portalfräsmaschinen auftreten, summieren sich die periodischen Anregungen der Geradverzahnung zu einer mechanischen Dauerbelastung des Maschinengestells. Die Schrägverzahnung reduziert diese Anregung und trägt damit zur Positioniergenauigkeit und zur Lebensdauer der Führungselemente bei. Wer die Modulauswahl in diesem Zusammenhang vertiefen möchte, findet im Beitrag Modul 3: Der universelle Kompromiss zwischen Kraft und Präzision weiterführende Hinweise zur Abstimmung von Modul und Betriebsanforderung.
Geradverzahnung bei unkritischen Bedingungen
Bei niedrigen Verfahrgeschwindigkeiten und geringer Zykluszahl ist die akustische Differenz zwischen beiden Bauformen in der Praxis vernachlässigbar. Einfache Linearachsen mit gelegentlicher Positionierbewegung stellen keine Anforderungen, die den Mehraufwand der Schrägverzahnung aus Geräuschgründen rechtfertigen würden.
Die wesentliche Geräuschreduktion ist geometrischer Natur und entsteht durch den Schrägungswinkel; werkstoffbedingte Dämpfungsunterschiede spielen bei Stahl-Zahnstangen im Maschinenbau eine untergeordnete Rolle.
Axialkräfte und Lagerungskonzept: Das zentrale Gegenargument
Den Vorteilen in Laufruhe und Tragfähigkeit steht ein konstruktiver Mehraufwand gegenüber, der in der Systemkostenbetrachtung nicht unterschätzt werden darf.
Wie bereits im Abschnitt zu den grundlegenden Unterschieden skizziert, erzeugt jede schrägverzahnte Zahnstange im Betrieb eine Axialkraftkomponente. Mit zunehmendem Schrägungswinkel steigt die Axialkraftkomponente an; ihre Größe ergibt sich direkt aus dem Tangens des Schrägungswinkels und der übertragenen Umfangskraft. Diese Komponente muss im Ritzelgehäuse zwingend berücksichtigt werden.
Lagerungsanforderungen am Ritzel
Einfache Radiallager, wie sie bei geradverzahnten Zahnstangen ausreichend sind, können Axialkräfte nicht aufnehmen. An ihrer Stelle kommen Schrägkugellager oder Kegelrollenlager zum Einsatz, die beide Kraftrichtungen gleichzeitig führen. Diese Lagertypen sind aufwendiger in der Auswahl, teurer in der Beschaffung und anspruchsvoller in der Montage. Hinzu kommt die Notwendigkeit, die axiale Vorspannung korrekt einzustellen, um Lagerluft zu vermeiden. Die Grundlagen zur Berechnung der auftretenden Kräfte im Zahnstangentrieb sind im Beitrag zu den Grundlagen des Zahnstangentriebs zusammengefasst.
Kompensation durch gegenläufige Schrägung
Eine konstruktive Lösung zur Vermeidung der Axiallast besteht in der beidseitigen Anordnung zweier Zahnstangen mit entgegengesetztem Schrägungswinkel. Die entstehenden Axialkraftkomponenten heben sich dann gegenseitig auf. Diese Lösung setzt jedoch eine vollständig symmetrische Antriebsauslegung voraus, erhöht den mechanischen Aufwand erheblich und ist nur bei entsprechend dimensionierten Führungssystemen sinnvoll.
Wirtschaftliche Konsequenz für einfache Linearachsen
Bei kurzen Verfahrwegen und einfachen Linearachsen überwiegt häufig das Gegenargument der Lagerungskomplexität. Der Systemkostenvorteil der Geradverzahnung, der durch den Wegfall jeglicher Axiallagerung entsteht, kompensiert in diesen Fällen die geringere Tragfähigkeit je Eingriffslänge rechnerisch vollständig. Die Entscheidung für die Schrägverzahnung lässt sich wirtschaftlich erst dann begründen, wenn die Anforderungen an Laufruhe oder Tragfähigkeit den Zusatzaufwand für die Lagerauslegung rechtfertigen.
Fertigungsqualität und Normenbezug
Unabhängig davon, für welche Verzahnungsform die Systemauslegung spricht, stellt sich die Frage, auf welche Fertigungsgrundlage beide Varianten zurückgreifen.
WSP Präzision fertigt schrägverzahnte und geradverzahnte Zahnstangen aus Vergütungsstahl C45 (C+N) in Verzahnungsqualität 8 nach DIN 3962, bezogen auf das Bezugsprofil DIN 867 mit 20 Grad Eingriffswinkel. Diese Qualitätsstufe deckt den Großteil der Anwendungen im Maschinen- und Anlagenbau ab. Für Hochpräzisionsachsen mit engsten Positioniertoleranzen ist der tatsächliche Qualitätsbedarf jedoch im Einzelfall zu prüfen; pauschale Aussagen lassen sich hier nicht treffen. Weiterführende Hinweise zum Zusammenhang zwischen Verzahnungsqualität und Normbezug finden sich im verlinkten Beitrag zum Zahnstangentrieb.
Die Fertigung beider Verzahnungsarten erfolgt auf der Zahnstangenfräsmaschine Habrama ZFM compact 2200 in eigener Produktion in Hohenwart. Das Fräsverfahren erlaubt reproduzierbare Ergebnisse sowohl für geradverzahnte als auch für schrägverzahnte Ausführungen, ohne dass Fertigungsschritte an Unterlieferanten abgegeben werden. Das ist für die Qualitätssicherung relevant: Jede Fertigungsstufe bleibt im direkten Zugriff des Herstellers.
Sonderanforderungen wie abweichende Schrägungswinkel, Sonderlängen, Bohrbilder oder Gewindezapfen werden als Zeichnungsteile gefertigt. Anforderungen und Toleranzangaben, die von Standardwerten abweichen, lassen sich direkt in die Fertigungsdokumentation überführen. Einen Überblick zu Verzahnungsqualität und Toleranzangaben nach DIN 3962 im Kontext technischer Zeichnungen bietet der entsprechende Beitrag.
Das Qualitätsmanagementsystem nach DIN EN ISO 9001:2015 stellt sicher, dass Fertigungstoleranzen für beide Verzahnungsarten nachvollziehbar dokumentiert werden. Für Schrägverzahnungen gelten dabei dieselben Dokumentationsanforderungen wie für geradverzahnte Ausführungen; die Prüfbarkeit der Fertigungsqualität ist unabhängig von der gewählten Bauform gewährleistet.
Entscheidungsmatrix: Welche Bauform für welche Anwendung
Aus der dargestellten Fertigungsgrundlage lässt sich die Bauteilentscheidung direkt ableiten. Die folgende Gegenüberstellung ordnet beiden Verzahnungsarten konkrete Anwendungsprofile zu.
Geradverzahnung: geringer Systemaufwand bei moderaten Anforderungen
Geradverzahnte Zahnstangen eignen sich für einfache Linearachsen mit niedrigen Verfahrgeschwindigkeiten, geringen Zyklusfrequenzen und unkritischen Geräuschvorgaben. Typische Einsatzfälle sind Vorschubeinheiten in Sondermaschinen, einfache Hubtische oder Verstellachsen mit sporadischem Betrieb. Da keine Axialkraftkomponente entsteht, genügen einfache Radiallager; das Lagerungskonzept bleibt überschaubar und der Konstruktionsaufwand gering.
Schrägverzahnung: gerechtfertigt bei dynamischer Last und Geräuschvorgabe
Schrägverzahnte Zahnstangen sind dann vorzuziehen, wenn hohe Umfangskräfte je Eingriffslänge, Dauerbetrieb unter wechselnder oder stoßartiger Last oder strenge Geräuschvorgaben die Auslegung bestimmen. CNC-Fertigungsanlagen mit schnellen Vorschubachsen, Portalroboter sowie Handhabungssysteme mit hoher Zykluszahl sind Anwendungen, in denen der erhöhte Überdeckungsgrad und der ruhigere Eingriff einen messbaren technischen Vorteil liefern.
Systemkosten vollständig bewerten
Der Vergleich darf nicht auf die Verzahnungskosten allein beschränkt werden. Wie im Abschnitt zu Axialkräften und Lagerungskonzept dargelegt, erhöht der Zusatzaufwand für die Axialkraftlagerung die Systemkosten spürbar; bei einfachen Achsen mit kurzen Verfahrwegen kippt diese Rechnung häufig zugunsten der Geradverzahnung.
Wer Zahnstangen kaufen und zwischen beiden Bauformen abwägen möchte, findet im WSP-Sortiment beide Verzahnungsarten in den Modulen 2; 2,5; 3 und 4 als Standardbauteile sowie als Zeichnungsteile nach Maß. Eine Übersicht der verfügbaren Ausführungen bietet der Beitrag unter wsp-praezision.de/blogs/neuigkeiten/zahnstange.
Fazit: Entscheidung nach Systembetrachtung, nicht nach Einzelbauteil
Die vorangegangene Entscheidungsmatrix zeigt: Die Wahl zwischen beiden Bauformen hängt nie am Bauteil allein. Lagerungskonzept, Geräuschvorgabe und Lastprofil bestimmen gemeinsam, welche Verzahnungsart das System insgesamt wirtschaftlich und technisch trägt.
Wie die Entscheidungsmatrix zusammenfasst, rechtfertigen hohe Umfangskräfte, schnelle Vorschubachsen oder enge akustische Anforderungen den konstruktiven Mehraufwand der Schrägverzahnung; bei einfachen Linearachsen mit unkritischen Vorgaben bleibt die geradverzahnte Ausführung die sachlich begründete Wahl.
Entscheidend ist die konsequente Systemkostenbetrachtung: Wer nur die Verzahnungskosten vergleicht, ohne Lagerung, Führungsaufwand und Montageaufwand einzubeziehen, trifft keine belastbare Aussage.
Für anwendungsspezifische Auslegungsfragen, bei denen Lastprofil, Modul und Lagerungskonzept aufeinander abgestimmt werden müssen, steht WSP Präzision unter info@wsp-praezision.de zur Verfügung. Sondergeometrien wie abweichende Schrägungswinkel, Sonderlängen oder spezifische Bohrbilder lassen sich als Zeichnungsteile anfragen unter wsp-praezision.de/pages/zeichnungsteile.
