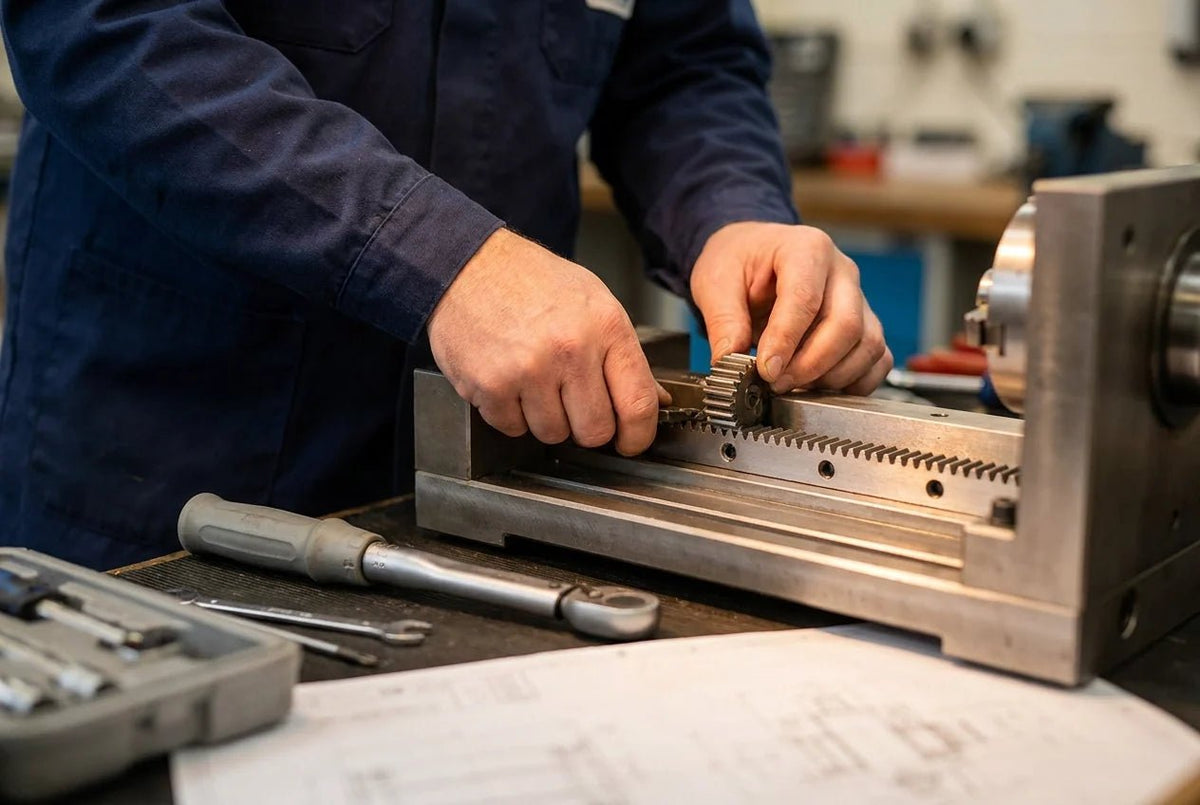

Ein sorgfältig berechneter Zahnstangenantrieb, der im Betrieb vorzeitig versagt oder die geforderte Positioniergenauigkeit nicht erreicht, ist kein Konstruktionsfehler. In den meisten Fällen liegt die Ursache in der Montage. Falsch eingestellte Achsabstände, fehlende Vorspannung oder eine mangelhafte Ausrichtung von Ritzel und Zahnstange können selbst den best ausgelegten Antrieb in kurzer Zeit kompromittieren.
Dieser Artikel schließt die Lücke zwischen berechnetem und montiertem Antrieb. Sie erfahren, welche Voraussetzungen vor der Montage erfüllt sein müssen, wie Sie den Achsabstand beim Zahnstange-Ritzel-Antrieb korrekt einstellen und warum die Umgebungstemperatur dabei eine entscheidende Rolle spielt. Darüber hinaus wird gezeigt, wie Zahnstangen zuverlässig ausgerichtet und verstiftet werden, wie die Vorspannung praxisgerecht eingestellt wird und welche thermischen Längenänderungen bei Zahnstangenreihen zu berücksichtigen sind. Den Abschluss bildet eine strukturierte Qualitätskontrolle nach der Montage. Wer diese Schritte konsequent umsetzt, erreicht die in der Auslegung berechnete Standzeit und Genauigkeit tatsächlich im Betrieb.
Voraussetzungen vor der Montage
Bevor die erste Schraube angezogen wird, entscheiden mehrere Vorbereitungsschritte darüber, ob der Zahnstangentrieb später die berechneten Toleranzen tatsächlich einhält.
Temperaturangleichung sicherstellen. Zahnstange, Ritzel und Trägerstruktur müssen vor dem Einbau dieselbe Raumtemperatur angenommen haben. Werden Bauteile direkt aus einem kalten Lager in eine beheizte Montagehalle eingebracht, entstehen durch unterschiedliche Wärmedehnung temporäre Passungsänderungen, die sich nach dem Anziehen der Befestigungsmittel als bleibende Verspannung im Antriebsstrang festsetzen. Die Montagetemperatur sollte der mittleren Betriebstemperatur möglichst nahekommen.
Anlageflächen reinigen und prüfen. Schmutz, Grate und Riefen auf den Auflageflächen von Zahnstange und Maschinengestell verfälschen die Ausrichtung, auch wenn sie mit bloßem Auge kaum erkennbar sind. Die Flächen sind mit einem geeigneten Entfettungsmittel zu reinigen und anschließend durch Sichtprüfung und taktile Kontrolle auf Beschädigungen zu untersuchen. Bereits ein einzelner Span unter der Zahnstange kann eine Winkelabweichung erzeugen, die sich über die gesamte Achslänge fortpflanzt.
Bauteilprüfung vor dem Einbau. Verzahnungsqualität, Modul und Eingriffswinkel von Zahnstange und Ritzel müssen übereinstimmen, bevor die Montage beginnt. Eine Paarung unterschiedlicher Module oder Eingriffswinkel führt unweigerlich zu Fehleingriffen. Bei Zahnstangen aus der Fertigung von WSP Präzision gilt Verzahnungsqualität 8 nach dem Bezugsprofil DIN 867 mit 20-Grad-Eingriffswinkel als Standard. Weiterführende Hinweise zur Verzahnungsqualität und zum Normbezug sowie zu den Normgrundlagen nach DIN 867 und der Verzahnungsqualität nach DIN 3962 helfen dabei, die Bauteilkennzeichnung korrekt einzuordnen.
Werkzeug und Messmittel bereitstellen. Messuhren, Tiefenmessschieber und gegebenenfalls Messstifte für die Achsabstandskontrolle müssen vor Montagebeginn kalibriert und griffbereit sein. Wer diese Mittel erst während der Montage zusammensucht, riskiert Unterbrechungen im Arbeitsablauf und damit Ungenauigkeiten durch zwischenzeitlich veränderte Aufspannungen.
Achsabstand beim Zahnstange-Ritzel-Antrieb richtig einstellen
Mit den vorbereiteten Messmitteln lässt sich der wichtigste Einstellparameter des Zahnstangenantriebs direkt angehen: der Achsabstand.
Der Achsabstand bezeichnet den senkrechten Abstand zwischen der Drehachse des Ritzels und der Wälzlinie der Zahnstange. Er bestimmt unmittelbar das Zahnspiel und damit sowohl die Positioniergenauigkeit als auch das Verschleißverhalten des Antriebs.
Theoretischen Achsabstand berechnen
Für eine Geradverzahnung mit dem Bezugsprofil nach DIN 867 setzt sich der theoretische Achsabstand aus dem Teilkreisradius des Ritzels und der halben Kopfhöhe der Zahnstange zusammen. Nach dem Bezugsprofil DIN 867 gilt üblicherweise ha = m und p = m × π, Werte, die der Herstellernachweis oder die eigene Auslegungsrechnung bestätigen sollte. Eine vollständige Herleitung der zugehörigen Kernformeln für den Zahnstangenantrieb ermöglicht eine rechnerisch abgesicherte Einstellgröße vor der Montage.
Toleranzbereich und seine Grenzen
Der zulässige Toleranzbereich für den Achsabstand wächst mit zunehmendem Modul, weil die absoluten Zahnhöhen und Flankenspielbereiche größer werden. Als Referenz dient stets der Herstellernachweis oder die eigene Auslegungsrechnung, nicht ein geschätzter Richtwert. Die Grundlagen des Zahnstangentriebs erläutern, wie Eingriffswinkel und Modul gemeinsam den erreichbaren Spielbereich definieren.
Ein zu geringer Achsabstand führt zu Klemmen und erhöhtem Flankenverschleiß. Ein zu großer Achsabstand vergrößert das Zahnspiel und beeinträchtigt die Wiederholgenauigkeit des Zahnstangenantriebs.
Fehlerbilder erkennen
Unregelmäßige Laufgeräusche, Rattermarken auf der Zahnflanke und frühzeitiger Pittingverschleiß weisen auf einen zu kleinen Achsabstand hin. Sprunghafte Positionierabweichungen beim Richtungswechsel deuten dagegen auf zu großes Spiel durch einen zu weit eingestellten Achsabstand.
Eingestellten Wert dokumentieren
Den eingestellten Achsabstand mit einer Messuhr am Ritzelträger messen, protokollieren und vor der endgültigen Fixierung bei einem vollständigen Verfahrweg kontrollieren. Erst wenn über den gesamten Hub keine Klemmpunkte oder Spielsprünge auftreten, ist die Einstellung freizugeben.
Zahnstange ausrichten und verstiften
Ist der Achsabstand korrekt eingestellt, folgt die Ausrichtung der Zahnstange entlang der Führungsbahn. Dieser Schritt ist ebenso kritisch: Eine Zahnstange, die über ihre Länge auch nur geringfügig aus der Parallelen zur Bewegungsachse abweicht, erzeugt wechselnde Eingriffsverhältnisse und Querkräfte auf das Ritzel, die Führung und Lager belasten.
Ablaufgenauigkeit messen
Zur Messung wird eine Messuhr fest an der Führung montiert, sodass sie die Zahnstangenreferenzfläche abtastet. Der Schlitten wird dann von Hand über den gesamten Verfahrweg geführt, während die Messuhr die Abweichung aufzeichnet. Bei mehrteiligen Zahnstangenreihen ist jeder Stoßbereich gesondert zu prüfen, da Versätze am Übergang zwischen zwei Segmenten lokal erhöhte Spieländerungen und Schlagimpulse erzeugen. Die Ausrichtung wird solange korrigiert, bis die gemessene Abweichung innerhalb des für die Anwendung geforderten Toleranzfelds liegt.
Verstiftung nach abgeschlossener Ausrichtung
Erst wenn die Ablaufgenauigkeit bestätigt ist, werden die Zahnstangen durch Zylinderstifte gegen Lageverschiebung gesichert. Die Schraubenverbindung allein reicht nicht aus, um die Einbaulage dauerhaft zu halten. Die Bohrungen für die Stifte sollten in der Konstruktionszeichnung bereits vorgesehen sein; nachträgliches Einbringen von Stiftbohrungen am montierten Bauteil erhöht den Aufwand und gefährdet die erreichte Ausrichtgenauigkeit.
Besonderheiten bei Schrägverzahnung
Schräg verzahnte Zahnstangen erzeugen im Betrieb eine axiale Kraftkomponente, die bei der Lagerauslegung des Ritzels berücksichtigt sein muss. Gleichzeitig ist die Ausrichtungstoleranz bei Schrägverzahnung enger zu halten als bei geradverzahnten Varianten, weil Winkelabweichungen der Zahnstange den Schrägungswinkel des Eingriffs direkt beeinflussen.
Sonderanfertigungen mit vorgefertigtem Bohrbild
Wer Zahnstangen nach Zeichnung mit eingebrachten Bohrungen und Gewindezapfen bezieht, erleichtert die reproduzierbare Wiedereinbaulage erheblich. Die vorbereiteten Stiftbohrungen definieren die Einbaulage eindeutig und verkürzen die Ausrichtzeit bei Austausch oder Instandhaltung. WSP Präzision fertigt solche Zeichnungsteile mit Bohrbild ausschließlich in eigener Produktion, ohne Weitergabe an Unterlieferanten.
Vorspannung des Zahnstangenantriebs einstellen
Nachdem die Zahnstange ausgerichtet und verstiftet ist, bleibt ein letzter Einstellschritt, der über die erreichbare Positioniergenauigkeit des Antriebs entscheidet: die Vorspannung zwischen Ritzel und Zahnstange.
Ziel der Vorspannung
Eine definierte Vorspannung eliminiert das kinematische Flankenspiel im Eingriff weitgehend. Das Ergebnis ist eine verbesserte Umkehrpositioniergenauigkeit: Beim Richtungswechsel greift das Ritzel sofort kraftschlüssig in die Zahnstange ein, ohne dass die Totstrecke des Flankenspiels zuerst überbrückt werden muss. Dieser Effekt ist besonders bei Portalachsen und Positioniersystemen mit hohen Wiederholgenauigkeitsanforderungen entscheidend.
Einstellmethodik
Exzentrischer Ritzelträger: Ein verbreitetes Konstruktionsprinzip lagert das Ritzel in einem exzentrisch drehbaren Träger. Durch Drehen des Exzenters verändert sich der Achsabstand feinstufig. Die Einstellung erfolgt durch Drehen bis zum spürbaren Widerstand im Antrieb, anschließendem Rückdrehen um einen konstruktiv festgelegten Winkelbetrag und abschließender Fixierung. Dieses Verfahren ermöglicht eine reproduzierbare Einstellung, die sich im Montageprotokoll als Drehwinkel dokumentieren lässt.
Einstellbare Lagerung über Langlöcher oder Einstellkeile: Alternativ wird der Ritzelträger über Langlöcher in seiner Position verschoben oder über Einstellkeile in der Höhe justiert. Nach der Einstellung werden die Befestigungselemente fixiert und die Position des Trägers vermessen und dokumentiert.
Fehlerbilder
Übervorspannung äußert sich in erhöhter Antriebstemperatur, gestiegenem Energiebedarf und vorzeitigem Flankenverschleiß. Im Extremfall werden die Ritzellager durch die dauerhaft erhöhte Radialkraft überlastet.
Unzureichende Vorspannung erzeugt Umkehrspiel, das sich als reproduzierbare Positionierabweichung beim Richtungswechsel zeigt. Dieses Fehlerbild tritt besonders häufig bei nachgiebig montierten Zahnstangenantrieben auf, bei denen sich die Trägerstruktur unter Last elastisch verformt und den effektiven Achsabstand verändert.
Bei Unklarheiten zur antriebsspezifischen Vorspannauslegung steht das Team von WSP Präzision unter info@wsp-praezision.de zur Verfügung. Fragen zur Modulwahl als Grundlage der Auslegung beantwortet der Artikel Den richtigen Modul wählen.
Thermische Längenänderung bei Zahnstangenreihen berücksichtigen
Neben Achsabstand und Vorspannung ist bei langen Achsen ein weiterer Einflussfaktor zu planen: die thermische Längenänderung der Zahnstangenreihe.
Werden mehrere Zahnstangensegmente auf einer Achse aneinandergestoßen, muss zwischen den Segmenten ein Fugenstoß eingeplant werden, der die werkstoffbedingte Längenausdehnung aufnimmt. Fehlt diese Fuge oder ist sie zu eng bemessen, stauen sich die Segmente bei Erwärmung gegeneinander auf und erzeugen unkontrollierte Verspannungen im Antriebsstrang.
Thermische Dehnung berechnen
Die Längenänderung ergibt sich aus:
ΔL = α × L × ΔT
Dabei bezeichnet α den linearen Ausdehnungskoeffizienten des Werkstoffs, L die Ausgangslänge des Segments und ΔT die Temperaturdifferenz. Für Stahl (C45) beträgt α typischerweise ca. 11,5 × 10⁻⁶ K⁻¹ (Richtwert; bitte mit dem Werkstoffdatenblatt des jeweiligen Lieferanten abgleichen). Bei einem Betriebstemperaturbereich von -40 °C bis +80 °C ergibt sich eine Temperaturdifferenz von 120 K. Eine einzelne Zahnstange mit 1.000 mm Länge dehnt sich in diesem Bereich rechnerisch (bei diesem Richtwert) um rund 1,4 mm aus. Über eine Achse mit mehreren Segmenten summiert sich dieser Wert entsprechend; bei fünf Metern Gesamtlänge sind es rechnerisch bereits etwa 7 mm.
Auswirkung auf Zahnspiel und Achsabstand
Eine durch Wärmedehnung verlängerte Zahnstangenreihe verschiebt die Relativlage der Segmente zueinander. Am Fugenstoß entsteht dadurch ein lokal verändertes Zahnspiel, das vom Zahnspiel in der Segmentmitte abweicht. Dieser Effekt wird bei der Achsabstandseinstellung häufig nicht berücksichtigt, obwohl er die Gleichlaufqualität des gesamten Zahnstangenantriebs beeinflusst. Hinweise zur Auslegungsgrundlage finden sich im Artikel Warum die Auslegung über Standzeit und Präzision entscheidet.
Werkstoffunterschiede einbeziehen
Nicht alle Werkstoffe dehnen sich gleich aus. Edelstahlsorten wie 1.4305 weisen in der Regel einen etwas höheren Ausdehnungskoeffizienten auf als unlegierter Vergütungsstahl C45; Kunststoffe wie POM zeigen erfahrungsgemäß deutlich größere Wärmedehnung als metallische Werkstoffe, die exakten Werte sind dem jeweiligen Werkstoffdatenblatt zu entnehmen. Bei Mischkonstruktionen, in denen Segmente aus unterschiedlichen Werkstoffen kombiniert werden, ist die Differenzausdehnung gesondert zu berechnen und in der Fugenbreite zu berücksichtigen.
Montagetemperatur als Referenz festlegen
Die Fugenbreite beim Einbau hängt unmittelbar von der Montagetemperatur ab. Wird bei einer Temperatur montiert, die weit unterhalb der mittleren Betriebstemperatur liegt, ist die Fuge enger zu wählen als bei einer Montage nahe der Betriebstemperatur. Die Montagetemperatur bestimmt die einzustellende Fugenbreite, wie in den Voraussetzungen beschrieben, sollte sie der mittleren Betriebstemperatur nahekommen und ist im Montageprotokoll zu dokumentieren.
Qualitätskontrolle nach der Montage
Sind die Einbauparameter festgelegt und die Zahnstangenreihe korrekt gestoßen, beginnt die Qualitätskontrolle. Dieser Schritt entscheidet, ob alle vorherigen Einstellungen gemeinsam das gewünschte Ergebnis liefern.
Kontrolldurchlauf über den gesamten Verfahrweg
Nach der Montage wird der Antrieb bei deutlich reduzierter Geschwindigkeit einmal über den vollständigen Hub verfahren. Eine am Ritzelträger angesetzte Messuhr zeigt Gleichlaufabweichungen und Klemmpunkte als Zeigerausschlag an. Gleichzeitig gibt ein Gehörtest Hinweise auf Laufgeräusche: Regelmäßiges Rattern deutet auf einen zu geringen Achsabstand hin, periodische Lautstärkewechsel sprechen für Ausrichtungsfehler über die Zahnstangenlänge.
Messung der Positioniergenauigkeit
Für positionsgenaue Achsen reicht der Kontrolldurchlauf allein nicht aus. Die Ist-Position wird an mindestens fünf bis sieben gleichmäßig verteilten Punkten des Verfahrwegs gemessen und mit dem Sollwert verglichen. Systematisch wachsende Abweichungen in einer Richtung weisen auf eine Achsabstandsvariation hin; sprunghafte Abweichungen an einer bestimmten Stelle deuten auf einen lokalen Ausrichtungsfehler oder einen nicht sauber gefrästen Fugenstoß.
Da WSP-Zahnstangen in Verzahnungsqualität 8 nach DIN 3962/DIN 867 gefertigt werden, bilden sie die Obergrenze der erreichbaren Positioniergenauigkeit, Montagemaßnahmen können diese Grenze nicht überschreiten. Weiterführende Hinweise zur Abstimmung von Modul und Genauigkeitsanforderung finden sich im Fazit und Handlungsempfehlung des Grundlagenartikels zum Zahnradmodul.
Dokumentation und Nachkontrolle
Im Montageprotokoll sind einzutragen: eingestellter Achsabstand, Vorspanneinstellung und die gemessene Ablaufgenauigkeit mit Angabe der Messpunkte. Diese Dokumentation ermöglicht bei späteren Instandhaltungsarbeiten einen direkten Soll-Ist-Vergleich und verkürzt die Fehlerdiagnose im Betrieb erheblich.
Nach einer Einlaufphase unter Betriebslast sind Setzerscheinungen an Schraubenverbindungen und Passflächen möglich. Eine Wiederholungsmessung der Ablaufgenauigkeit sowie eine Kontrolle der Befestigungsdrehmomente an Zahnstangenbefestigung und Ritzelträger sind daher sinnvoll, bevor der Antrieb in den Regelbetrieb übergeht.
Fazit
Alle Schritte, von der Temperaturangleichung bis zur Qualitätskontrolle nach der Einlaufphase, müssen dokumentiert ausgeführt werden, damit der Antrieb die berechnete Standzeit und Genauigkeit im Betrieb erreicht.
Die kritischen Einbauschritte lassen sich so zusammenfassen:
Temperaturangleichung aller Bauteile vor dem Einbau
Achsabstandskontrolle mit Messuhr am Ritzelträger, dokumentiert vor der endgültigen Fixierung
Parallele Ausrichtung der Zahnstange zur Führungsbahn, geprüft mit Messuhr über die gesamte Länge
Verstiftung erst nach bestätigter Ablaufgenauigkeit
Vorspanneinstellung mit festgehaltener Einstellgröße im Montageprotokoll
Qualitätskontrolle nach der Einlaufphase, einschließlich Wiederholungsmessung und Drehmomentkontrolle
Die zuvor beschriebene Fertigungsqualität (Verzahnungsqualität 8, eigene Produktion in Hohenwart) bleibt die unabdingbare Voraussetzung für alle Montagegenauigkeiten.
Weiterführende Informationen zu Zahnstangen und Zahnstangentrieben bietet der Grundlagenartikel unter wsp-praezision.de/blogs/neuigkeiten/zahnstange. Sonderanfertigungen nach Kundenzeichnung, etwa mit Bohrbild, Gewindezapfen oder Sonderquerschnitt, können über das Anfrageformular unter wsp-praezision.de/pages/zeichnungsteile angefragt werden. Bei technischen Auslegungsfragen steht das WSP-Team unter info@wsp-praezision.de zur Verfügung.
